Creo 12.5 概念: 探究孔輪廓選項

在 Creo Parametric 中創建孔時，默認輪廓為矩形，如圖 1 中的頂孔所示。此為矩形孔輪廓。圖 1 還顯示了可用的其他孔輪廓和選項，分別為：

?鉆孔點輪廓 - 將鉆孔尖添加到孔輪廓。您可以編輯鉆孔尖角度。

?增加沉孔 (Add counterbore) - 在孔上創建沉孔。您可以編輯埋頭孔的直徑和深度。

?增加沉頭孔 (Add countersink) - 在孔上創建沉頭孔。您可以編輯沉頭孔的角度和直徑。也可在穿透孔上創建退出沉頭孔。

?輕量化孔顯示 - 在放置曲面上創建顯示為環形的孔。將孔特征切換為輕量化孔顯示會影響模型的質量屬性。

標注鉆孔點輪廓的孔深度

選擇鉆孔點輪廓時，您可用兩種不同方式標注孔深度：

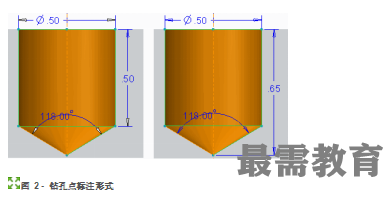

?肩 - 您可以將所鉆孔的深度指定到肩的末端。如圖 2 中的左側圖像所示。

?尖 - 您可以將所鉆孔的深度指定到孔尖。如圖 2 中的右側圖像所示。

操控板“形狀”選項卡

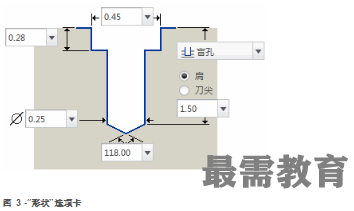

孔創建過程中，可隨時從操控板中選擇“形狀”(Shape) 選項卡來查看正在創建的孔輪廓。

此孔輪廓圖像會在您修改孔輪廓選項時自動更新，這使您能夠預覽最終結果。在“形狀”(Shape) 選項卡中，您可以執行以下操作：

?編輯孔的直徑和深度。

?編輯鉆孔尖角度。

?編輯埋頭孔的直徑和深度。

?編輯沉頭孔的直徑和角度。

?在穿透孔上啟用退出沉頭孔。
