Creo 12.7 概念: 創建拔模特征

在鑄模和鑄造零件中，或任何需要創建的傾斜或有角度曲面的零件中，均可將拔模特征用作精加工特征?？梢酝ㄟ^為拔模曲面、拔模樞軸、拖拉方向和分割平面 (可選) 選擇不同的曲線、邊、曲面和平面組合來定義多種類型的拔模特征。拔?？蓮哪Ｐ椭刑砑踊蛞瞥牧?。

基本拔模特征由以下四項構成：

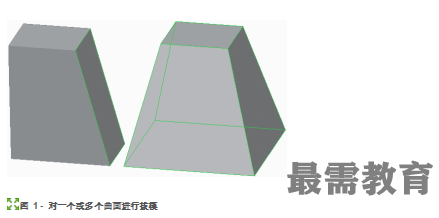

?拔模曲面 - 這些是要進行拔模處理的曲面?？蛇x擇單個曲面、多個單一曲面或環曲面作為拔模曲面。在圖 1 中，左側的圖像中有一個已拔模的曲面，而右側的圖像中有四個已拔模的曲面。

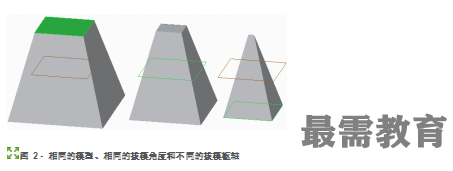

?拔模樞軸 - 確定模型上在創建拔模之后尺寸仍保持不變的位置。拔模曲面將圍繞它們與此平面的相交部分旋轉。相交部分不一定必須是物理存在。相交部分也可以外推。您可選擇基準平面、實體模型曲面、曲線鏈或曲面面組作為拔模樞軸。在圖 2 中，同一個模型以相同的角度進行拔模，但是所指定的拔模樞軸在模型中逐漸降低，如突出顯示部分所示。

?拖拉方向 - 用于測量拔模角度的方向。拖拉方向也稱為參考平面。默認情況下，拖拉方向與拔模樞軸相同。方向參考用于定義拔模角度方向，并且測量拔模角度時會垂直于此參考平面?？蛇x擇基準平面、平面模型曲面、線性參考 (例如，一條邊或兩個點，或坐標系軸)。開?；蛲侠较蛲ǔ４怪庇诖似矫妗?/p>

?拔模角度 - 值的范圍由 -30 度至 +30 度。指定拔模角度時，可以通過鍵入負值、單擊操控板中的“反轉角度”(Reverse Angle) 或右鍵單擊角度拖動控制柄并選擇“反向角度”(Flip Angle) 等方法來反轉添加或移除材料的方向。

也可以通過在圖形窗口中單擊鼠標右鍵，為拔模曲面、拔模樞軸和拖拉方向切換不同的收集器。

最佳做法

如果可能，應將拔模特征創建為模型的最后幾個特征。
