Creo 12.8 概念: 創建基本分割拔模

使用或不使用分割都可以創建拔模特征。進行拔模分割可以為曲面上不同的部分應用不同的拔模角度。

分割拔模

可以用兩種不同的方式分割拔模特征：

?“根據分割對象分割”(Split by Split Object) - 使用指定的基準平面或曲面分割拔模。

?“根據拔模樞軸分割”(Split by Draft Hinge) - 使用指定的拔模樞軸分割拔模。

側選項

分割拔模時，有四種不同的選項可用于控制在分割的任一側操控拔模的方式：

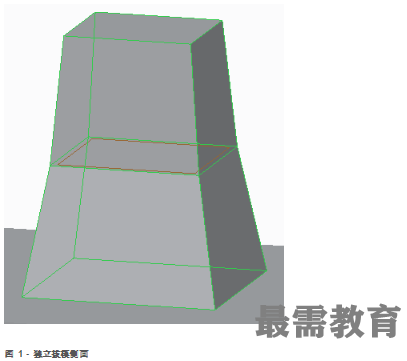

?“獨立拔模側面”(Draft sides independently) - 可用于為拔模曲面的每一側指定兩個獨立的拔模角度。如果使用此選項，則系統會向操控板中添加第二個拔模角度。在圖 1 中，兩側均使用不同的拔模角度進行獨立拔模。

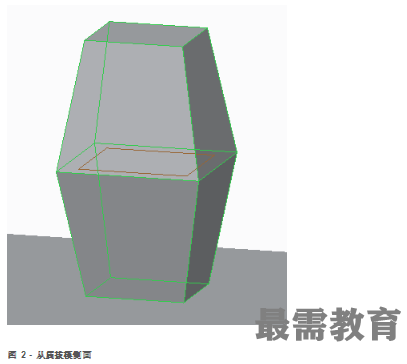

?“從屬拔模側面”(Draft sides dependently) - 只需指定單個拔模角度，第二側在相反方向以相同的拔模角度進行拔模。在圖 2 中，兩側均進行從屬拔模。

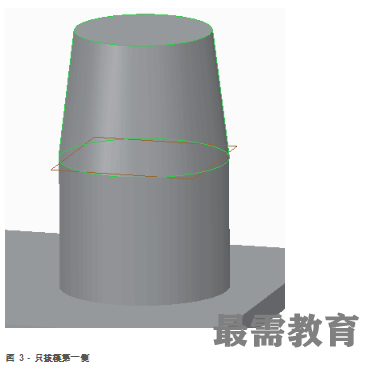

?“只拔模第一側”(Draft first side only) - 只對曲面的第一側進行拔模，第二側仍處于中立的未拔模位置。在圖 3 中，僅第一側進行拔模。

?“只拔模第二側”(Draft second side only) - 只對曲面的第二側進行拔模，第一側仍處于中立的未拔模位置。

拔模相切曲面

默認情況下，對于與選定要進行拔模的曲面相切的任意曲面，系統會自動進行拔模。例如，您可以只選擇圓柱面的一半，然后系統將繞著圓柱面進行整個 360 度的拔模?？梢酝ㄟ^清除操控板的“選項”(Options) 選項卡中的“拔模相切曲面”(Draft tangent surfaces) 復選框來禁用這一行為。
