Creo 12.8 概念: 任務 1. 重定義三個拔模特征并向其添加分割。

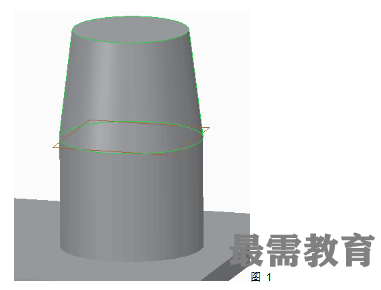

2.編輯“拔模 1”(Draft 1)的定義。

3.在操控板中，選擇“分割”(Split)選項卡。

?將“分割”(Split) 選項改為“根據拔模樞軸分割”(Split by draft hinge)。

?將“側選項”(Side options) 選為“只拔模第一側”(Draft first side only)。

4.單擊“完成特征”(Complete Feature) 。

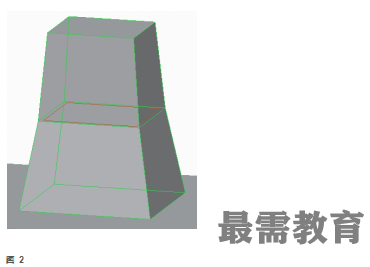

5.編輯“拔模 2”(Draft 2)的定義。

6.在操控板中，選擇“分割”(Split)選項卡。

?將“分割”(Split) 選項改為“根據拔模樞軸分割”(Split by draft hinge)。

?將“側選項”(Side options) 選為“獨立拔模側面”(Draft sides independently)。

7.將“角度 2”改為-10。

8.單擊“完成特征”(Complete Feature) 。

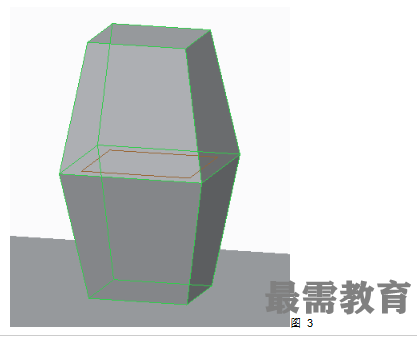

9.編輯“拔模 3”(Draft 3)的定義。

10.在操控板中，選擇“分割”(Split)選項卡。

?將“分割”(Split) 選項改為“根據拔模樞軸分割”(Split by draft hinge)。

?將“側選項”(Side options) 選為“從屬拔模側面”(Draft sides dependently)。

11.單擊“完成特征”(Complete Feature) 。

過程就此結束。
