Creo 12.9 概念: 分析拔模樞軸和拖拉方向

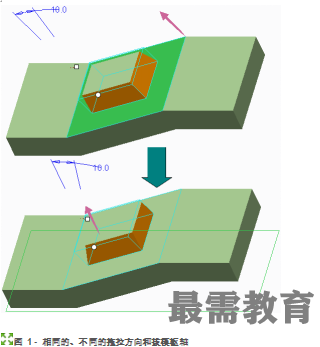

默認情況下，拖拉方向與拔模樞軸相同。即，拖拉方向和拔模樞軸均使用同一參考，如圖 1 上部的圖像所示。

但是，可以為拔模樞軸和拖拉方向選擇不同的參考。

在圖 1 下部的圖像中，拖拉方向已切換到基準平面。因此生成的幾何不同，即使拔模樞軸相同。

可以以下列兩種方式之一進一步操控拔模樞軸和拖拉方向：

?可以繞著拔模樞軸反轉角度以添加或移除材料。

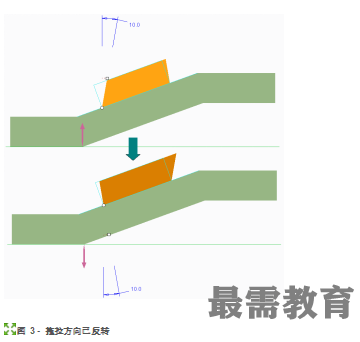

?可用通過對其反向 180 度來反轉拖拉方向。在圖 3 中，已反轉了拖拉方向，如洋紅色箭頭所示。

因?yàn)橐褱y(cè)量到其垂直于拖拉方向，因此有效地反轉了拔模角度。
