Creo 12.9 概念: 任務 1. 在零件模型中對拔模樞軸和拖拉方向進行實驗。

1.禁用所有“基準顯示”(Datum Display) 類型。

2.在功能區中，從“拔模類型”(Draft types) 下拉菜單中選擇“拔?！?Draft) 。

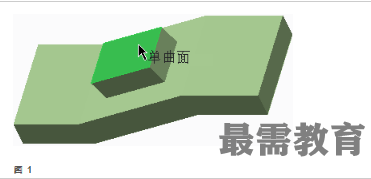

3.選擇小矩形的頂部曲面。

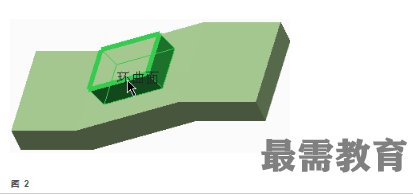

4.按 SHIFT 鍵并選擇小矩形的頂部邊。

5.請注意現在已選擇了環曲面。

6.右鍵單擊并選擇“拔模樞軸”(Draft Hinges)。

7.選擇小矩形所在的大的成角度的曲面。

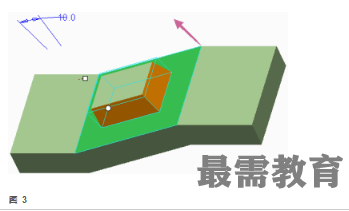

8.將拔模角度向內拖動到10。

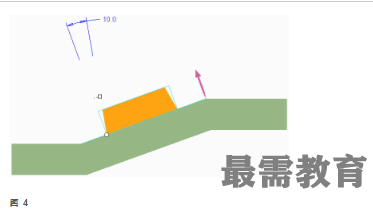

9.單擊“已命名視圖”(Named Views) ，然后選擇 FRONT。

10.在操控板中，選擇“參考”(References)選項卡。

11.請注意拔模曲面、拔模樞軸和拖拉方向。拔模樞軸和拖拉方向是相同的曲面。

12.啟用“平面顯示”(Plane Display) 。

13.右鍵單擊，然后選擇“拖拉方向”(Pull Direction)。

14.選擇基準平面 TOP。

15.禁用“平面顯示”(Plane Display) 。

16.請注意拔模中的差別。

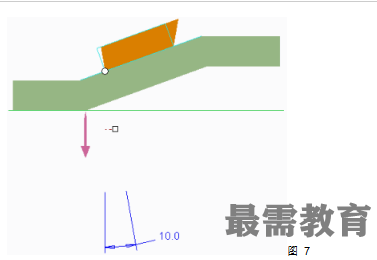

17.在操控板中，單擊“反轉拖拉方向”(Reverse Pull Direction) 。

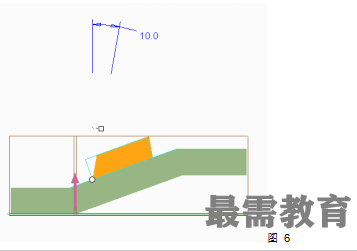

18.再次單擊“反轉拖拉方向”(Reverse Pull Direction) 。

19.在操控板中，單擊“反轉角”(Reverse Angle) 。

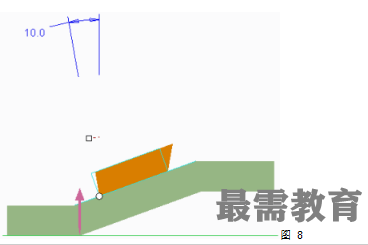

20.再次單擊“反轉角”(Reverse Angle) 。

21.按 CTRL+D 鍵以定向到“標準方向”(Standard Orientation)。

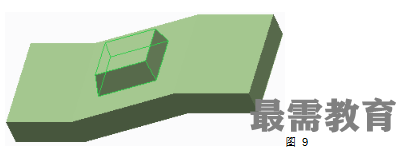

22.單擊“完成特征”(Complete Feature) 。

過程就此結束。
