Creo 13.3 概念: 任務(wù) 2. 在 GEARBOX_FRONT.PRT 上創(chuàng)建三個邊倒圓角特征的第二個。

2.在“工程”(Engineering) 組的“倒圓角”(Round) 類型下拉菜單中選擇“倒圓角”(Round) 。

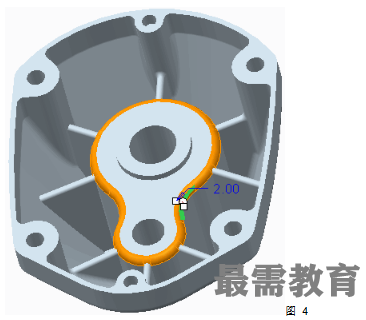

3.選擇顯示的邊并將半徑改為2。

4.單擊“完成特征”(Complete Feature) 。

5.在“工程”(Engineering) 組的“倒圓角”(Round) 類型下拉菜單中選擇“倒圓角”(Round) 。

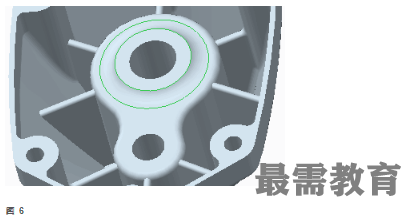

?選擇以綠色突出顯示的曲面，如圖所示。

?按住 CTRL 鍵并選擇顯示的邊。

?將半徑控制滑塊拖動到6，然后單擊“完成特征”(Complete Feature) 。
