Creo 13.4 概念: 通過選擇兩個曲面創建倒圓角

可以通過選擇兩個曲面創建倒圓角。倒圓角構造為與選定的曲面相切。如果選定的參考有相鄰的相切幾何，則默認情況下，倒圓角會自動在該幾何周圍傳播。

對于通過選擇兩個曲面創建的倒圓角，系統會在選定的曲面之間創建倒圓角；因此，它可以跨越間隙或覆蓋現有幾何。

此外，在通過選擇邊創建倒圓角可能會失敗或創建了不需要的幾何的情況下，通過選擇兩個曲面創建的倒圓角仍可提供更穩固的倒圓角幾何。

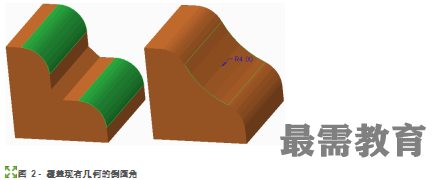

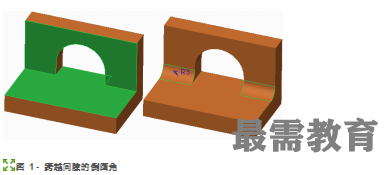

在圖 1 和圖 2 中，選定的曲面在左側突出顯示，生成的倒圓角在右側顯示。

管理倒圓角段

當?shù)箞A角橫跨間隙時 (如“圖 1”所示)，它由兩個不同的段組成?？梢酝ㄟ^指定其顯示在操控板中單獨管理倒圓角段。
