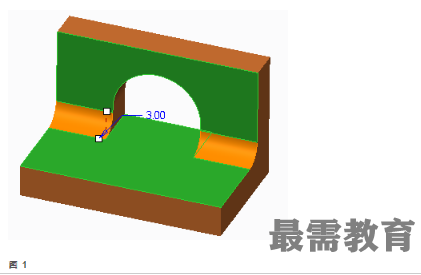

Creo 13.4 概念: 任務 1. 在內部有孔的塊上創(chuàng)建倒圓角。

2.在“工程”(Engineering) 組的“倒圓角”(Round) 類型下拉菜單中選擇“倒圓角”(Round) 。

3.按住 CTRL 鍵并選擇兩個曲面。

4.將半徑值改為3。

5.單擊“完成特征”(Complete Feature) 。請注意，倒圓角跨越了間隙。

6.編輯“倒圓角 1”(Round 1)的定義。

7.在操控板中，選擇“段”(Pieces)選項卡。

?在下拉列表中將“工件 2”(Piece 2)改為“排除”(Excluded)。

8.單擊“完成特征”(Complete Feature) 。請注意，倒圓角不再跨越間隙。
