Creo 13.4 概念: 任務(wù) 2. 在另一個塊上創(chuàng)建倒圓角。

1.單擊“打開”(Open) ，選擇 SURF-SURF_2.PRT，然后單擊“打開”(Open)。

2.在“工程”(Engineering) 組的“倒圓角”(Round) 類型下拉菜單中選擇“倒圓角”(Round) 。

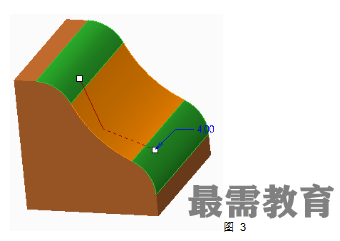

3.按住 CTRL 鍵并選擇兩個曲面。

4.將半徑值改為4。

5.單擊“完成特征”(Complete Feature) 。

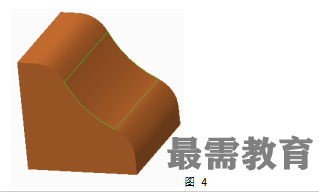

6.請注意，倒圓角會覆蓋現(xiàn)有材料。

過程就此結(jié)束。
