Creo 13.4 概念: 任務 1. 嘗試在 ENG_BLOCK_REAR_1.PRT 上進行邊鏈倒圓角。

1.禁用所有“基準顯示”類型。

2.在“圖形中”工具欄中單擊“已命名視圖”(Named Views) ，然后選擇 ROUND。

3.在“工程”(Engineering) 組的“倒圓角”(Round) 類型下拉菜單中選擇“倒圓角”(Round) 。

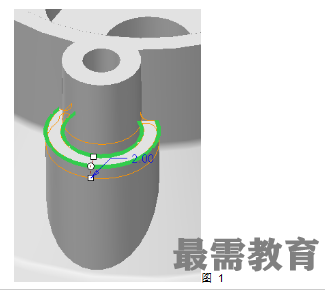

?按住 CTRL 鍵并選擇兩條顯示的邊。將半徑改為2。

?在“倒圓角”(Round) 操控板中單擊“預覽特征”(Preview Feature) 。請注意，“故障排除器”(Troubleshooter) 對話框出現，原因是倒圓角重疊。

?在“故障排除器”(Troubleshooter) 對話框中單擊“取消”(Cancel)，然后單擊“是”(Yes)。

?在“倒圓角”(Round) 操控板中單擊“取消特征”(Cancel Feature) 。單擊“是”(Yes)。
