Creo 13.5 概念: 創建完全倒圓角

完全倒圓角可將曲面替換為與其替換的曲面相切的倒圓角?？赏ㄟ^(guò)選擇一對邊或一對曲面來創建完全倒圓角。如果選擇了一對邊，則一開始系統將在每條邊上創建單一倒圓角，并可從操控板或通過單擊鼠標右鍵快速轉換為完全倒圓角。如果選擇了一對曲面，則還必須選擇第三個曲面作為隨著倒圓角的創建移除的曲面。

在每種情況下，構建完全倒圓角時，圓角曲面都會在選定參考之間形成一個相切的連接。如果選定的參考有相鄰的相切幾何，則倒圓角將自動傳播到該幾何周圍。

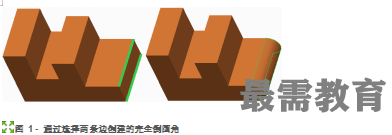

在圖 1 中，完全倒圓角通過選擇兩條邊創建。左側突出顯示的是選定的邊，生成的倒圓角則顯示在右側。

該倒圓角正在移除材料。在圖 2 中，完全倒圓角通過選擇三個曲面創建。

左側突出顯示的是選定的曲面，生成的倒圓角則顯示在右側。該倒圓角正在添加材料。
