Creo 13.5 概念: 任務 1. 通過選擇邊在塊上創建倒圓角。
提問人:劉團圓發布時間:2020-10-17

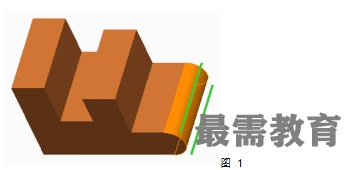

1.禁用所有“基準顯示”類型。
2.在“工程”(Engineering) 組的“倒圓角”(Round) 類型下拉菜單中選擇“倒圓角”(Round) 。
3.按住 CTRL 鍵并選擇兩條邊。
4.單擊鼠標右鍵并選擇“完全倒圓角”(Full round)。
5.單擊“完成特征”(Complete Feature) 。請注意倒圓角移除了材料。

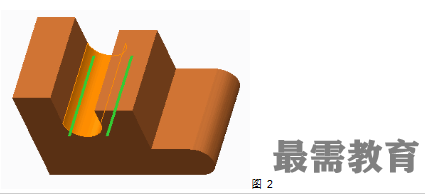

6.在“工程”(Engineering) 組的“倒圓角”(Round) 類型下拉菜單中選擇“倒圓角”(Round) 。
7.按住 CTRL 鍵并選擇兩條邊。
8.在操控板中選擇“集”(Sets)選項卡并單擊“完全倒圓角”(Full round)。
9.單擊“完成特征”(Complete Feature) 。請注意倒圓角添加了材料。
