Creo 13.6 概念: 創建倒圓角成員組

倒圓角特征可以在單個倒圓角特征中包含多個參考集。選擇倒圓角的參考后，可以選擇其作為相同集或其他集中的一部分。各倒圓角集可以有不同的半徑值。各集還可以不同的方式創建，如可以創建完全倒圓角，或通過選擇曲面創建倒圓角。您可以使用操控板向倒圓角添加新集，方法是在圖形窗口中單擊鼠標右鍵，或只選擇模型上的新參考即可。創建新倒圓角集時，可以在預覽狀態下查看相同特征中其他集的倒圓角。

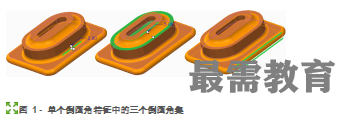

在圖 1 中，在相同的倒圓角特征中創建三個倒圓角。

每個倒圓角都來自不同的集。左圖中的倒圓角是通過選擇邊創建的。中間圖像中的倒圓角是通過選擇曲面和邊創建的。右邊的倒圓角是完全倒圓角。請注意，各倒圓角的半徑值不同。

倒圓角集之所以重要，有兩方面的原因：

1.簡化 - 倒圓角集可以減少模型樹中的特征數量。

2.過渡 - 通過倒圓角集可以手動指定倒圓角集相交處過渡曲面的外觀。

倒圓角集選擇指導

為創建倒圓角而選定某個邊時，下列兩項指導原則可用于確定倒圓角屬于哪個集：

?選擇邊的同時按住 CTRL 鍵，可以將倒圓角添加至同一集中。

?選擇邊時不按 CTRL 鍵，可以在新的集中創建倒圓角。
