Creo 13.6 概念: 任務 1. 在單個倒圓角特征中創建三個倒圓角集。

2.在“工程”(Engineering) 組的“倒圓角”(Round) 類型下拉菜單中選擇“倒圓角”(Round) 。

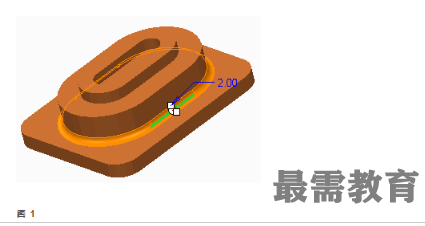

3.選擇邊。

4.將半徑值改為2。

5.右鍵單擊并選擇“添加集”(Add set)。請注意，第一個倒圓角仍保持預覽狀態。

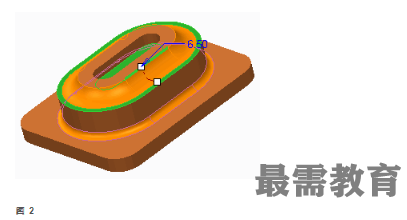

6.按住 CTRL 鍵并選擇曲面和邊。

7.將半徑值改為6.5。

8.在操控板中，選擇“集”(Sets)選項卡。

?單擊“*新建集”(*New set)。請注意，先前的兩個倒圓角仍保持預覽狀態。

?按住 CTRL 鍵并選擇兩條邊。

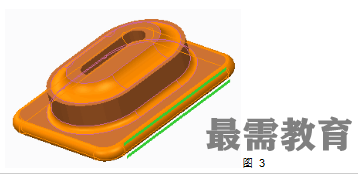

9.在操控板中單擊“完全倒圓角”(Full round)。

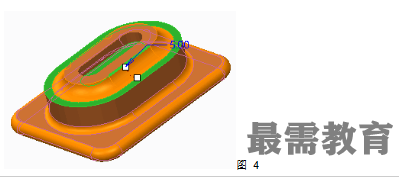

10.在“集”(Sets) 選項卡中選擇“集 2”(Set 2)。

11.將“半徑”值從6.5改為5。

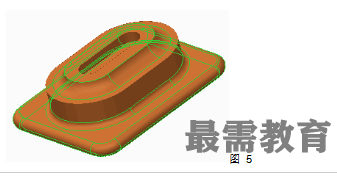

12.單擊“完成特征”(Complete Feature) 。

13.注意到在模型樹中創建了單個倒圓角特征。

過程就此結束。
