Creo 13.7 概念: 任務 2. 在橢圓形塊上創建相切倒角。

1.單擊“打開”(Open) ，選擇 CHAMFER-EDGE_2.PRT，然后單擊“打開”(Open)。

2.在“工程”(Engineering) 組的“倒角”(Chamfer) 類型下拉菜單中選擇“邊倒角”(Edge Chamfer) 。

3.選擇邊。

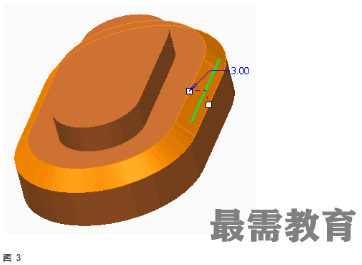

4.將 D 值拖動至3。

5.單擊“完成特征”(Complete Feature) 。

6.從“倒角”(Chamfer) 類型下拉菜單中選擇“邊倒角”(Edge Chamfer) 。

7.選擇邊。

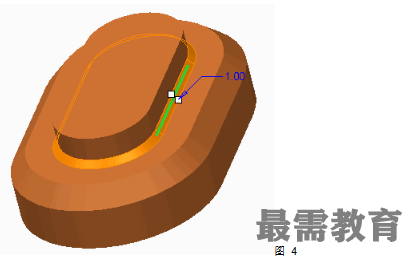

8.將 D 值改為1。

9.單擊“完成特征”(Complete Feature) 。

10.請注意，內側倒角添加了材料，同時外側倒角移除了材料。

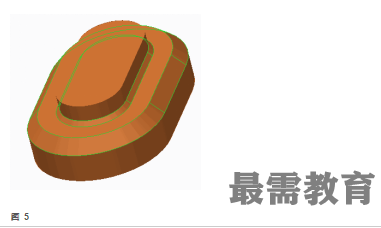

11.另請注意，盡管只選擇了兩條邊，但所有與選定邊相切的邊也會創建倒角。

過程就此結束。
