Creo 13.8 概念: 分析基本倒角標注形式
提問人:劉團圓發布時間:2020-10-17
分析基本倒角標注形式
創建倒角時有多個可用的不同標注形式:

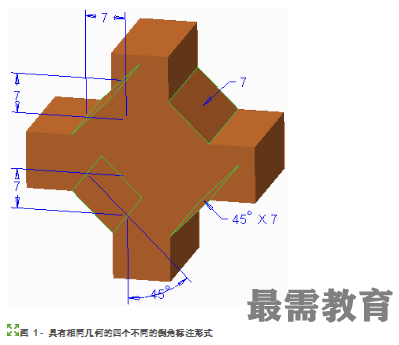

?D x D - 倒角的大小由一個尺寸定義,如圖 1 中右上方的倒角所示。
?D1 x D2 - 倒角的大小由兩個尺寸定義,如圖 1 中左上方的倒角所示。
?角度 x D - 倒角的大小由線性和角度尺寸定義,如圖 1 中左下方的倒角所示。
?45 x D - 倒角的大小在 45 度角上由線性尺寸定義,如圖 1 中右下方的倒角所示。此類型僅對垂直曲面有效。
可通過使用操控板或在圖形窗口中右鍵單擊然后選擇新形式編輯倒角標注形式。
