Creo 13.9 概念: 創建倒角成員組

提問人:劉團圓發布時間:2020-10-17
創建倒角成員組

倒角特征可以包含多組單個倒角特征中的參考。選擇某倒角的參考時,可以將其選在同一組中,也可將其選在不同組中。每個倒角集都可以有不同的 D 值。也可以按不同的標注形式來創建倒角集,例如,D x D 倒角相對于“角度 x D”倒角。您可以使用操控板向倒角添加新集,方法是在圖形窗口中單擊鼠標右鍵,或只選擇模型上的新參考即可。創建新倒角集時,可以在預覽狀態下查看相同特征中其他集的倒角。

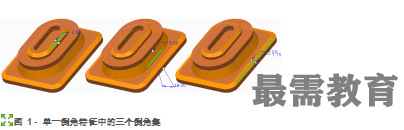

在圖 1 中,所有的三個倒角均在同一個倒角特征中創建,但標注形式不同。


每個倒角都來自不同的集。左側圖像中的 D x D 倒角通過選擇邊創建。在中間的圖像中,“角度 x D”倒角通過選擇邊創建。右側的 D1 x D2 倒角通過選擇另外一條邊創建。注意,這幾個倒角的 D 值不同。

倒角集之所以重要,有兩方面的原因:

1.簡化 - 倒角集可以減少模型樹中的特征數量。

2.過渡 - 使用倒角集可以手動指定倒角集相交處過渡曲面的外觀。

倒角集選擇指導

為創建倒角而選定某個邊時,下列兩項指導原則可用于確定倒角屬于哪個集:

?選擇邊的同時按住 CTRL 鍵,可以將倒角添加至同一集中。

?選擇邊時不按 CTRL 鍵,可以在新的集中創建倒角。
