Creo 13.9 概念: 任務 1. 在單一倒角特征中創建三個倒角集。

2.在“工程”(Engineering) 組的“倒角”(Chamfer) 類型下拉菜單中選擇“邊倒角”(Edge Chamfer) 。

3.選擇邊。

4.將 D 值拖動至2，必要時可對其進行編輯。

5.選擇下一條邊。請注意，第一個倒角仍處于預覽狀態。

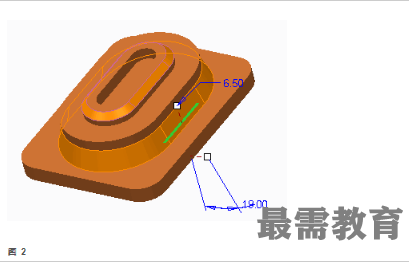

6.將倒角標注形式改為“角度 x D”(Angle x D)。

7.將角度值改為19，并將 D 值改為6.5。

8.在操控板中，選擇“集”(Sets)選項卡。

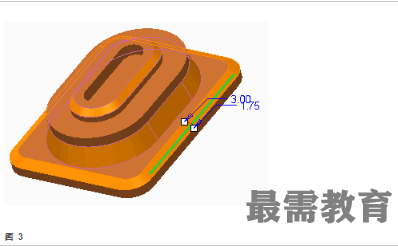

?單擊“*新建集”(*New set)。請注意，先前的兩個倒角仍處于預覽狀態。

?選擇邊。

?將倒角標注形式改為D1 x D2。

?將 D1 值改為3，并將 D2 值改為1.75。

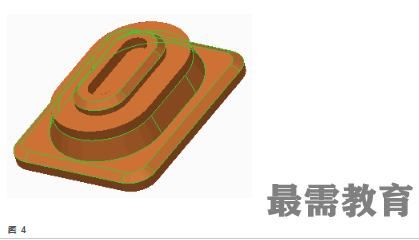

9.單擊“完成特征”(Complete Feature) 。

過程就此結束。
