Creo 13.9 概念: 任務 1. 在 CRANKSHAFT.PRT 上創(chuàng)建三個倒角特征中的第一個。

2.在“工程”(Engineering) 組的“倒角”(Chamfer) 類型下拉菜單中選擇“邊倒角”(Edge Chamfer) 。

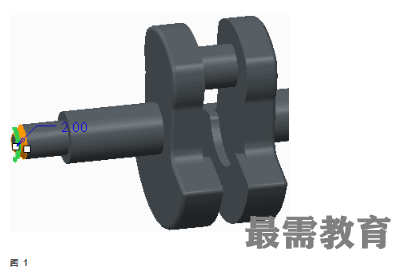

3.選擇最左側(cè)的圓形邊，并使用“倒角”(Chamfer) 操控板將其值改為2。

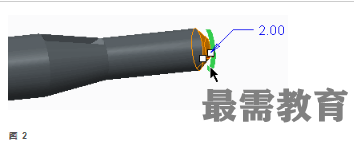

4.選擇曲軸最右側(cè)的圓形邊 (不按 CTRL 鍵)。

5.將距離控制滑塊拖動至1，然后將其值改為2，如圖所示。

6.單擊“完成特征”(Complete Feature) 。

?

?倒角集彼此之間相互獨立。選擇參考時不按 CTRL 鍵可創(chuàng)建獨立的集。

而選擇時按住 CTRL 鍵可將參考添加至同一個集或?qū)⒖家瞥?/p>
