Creo 13.9 概念: 任務 2. 在 CRANKSHAFT.PRT 上創建三個倒角特征中的第二個。

1.選擇“邊倒角”(Edge Chamfer) 并選擇顯示的邊。

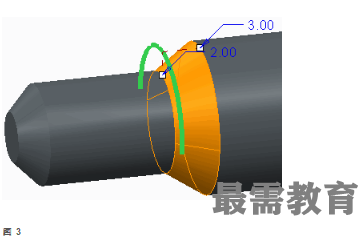

?在操控板中選擇D1 x D2標注形式。

?在操控板中，將 D1 改為2并將 D2 改為3。

?單擊“替換距離”(Interchange Distances) 。

?在操控板中單擊“預覽特征”(Preview Feature) 。

2.單擊“恢復特征”(Resume Feature) 。

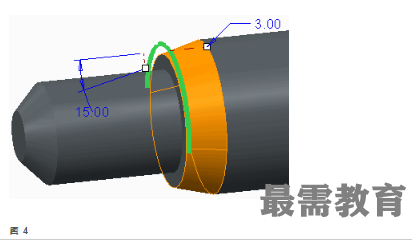

?在操控板中，選擇“角度 x D”(Angle x D)標注形式。

?單擊“切換曲面”(Switch Surfaces) 。

?雙擊“模型尺寸”(model dimensions)，將角度改為15并將距離改為3。

?單擊“完成特征”(Complete Feature) 。
