Mastercam 2.1.1 指定位置

選取“Ｃ繪圖”→“Ｐ點”→“Ｐ指定位置”彈出圖2- 4抓點方式菜單。該菜單的各項功能如表２－１所示。實例如圖2-6所示。

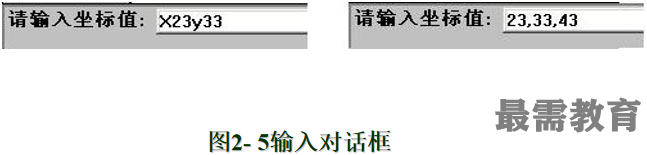

通過鍵盤直接輸入坐標來繪制點，單擊鍵盤“-” 、“.” 、“X” 、“Y” 、“Z”或任意一個數字健，在系統提示區會出現輸入對話框如圖2- 5所示：

例如：“X23Y33”表示X坐標為23，Y坐標為33。如果不輸入X，Y，則坐標之間要用“，”分隔，如“23，33，43”　。

注意：輸入坐標時，剛才輸入的坐標是（２０，３０，４０）,現在要輸入（５０，３０，４０），則只要在輸入對話框中輸入“５０”就可以了，如果要輸入的是（２０，５０，４０），則在輸入對話框中輸入“，５０”就可以了，同樣如果要輸入的是（２０，３０，５０），則在輸入對話框中輸入“，５０”就可以了，在輸入對話框中允許使用“＋”　，“－”　，“＊”　，“／”與括號，如（－５０，３＊４，６６）。
