AutoCAD2020——基本操作——文件管理——新建文件

1）在命令行中輸入“NEW”或“QNEW＂命令。

2）選擇菜單欄中的“文件”→“新建”命令（如圖所示）。

3）單擊“標準”，工星欄中的“新建”命令圖標。

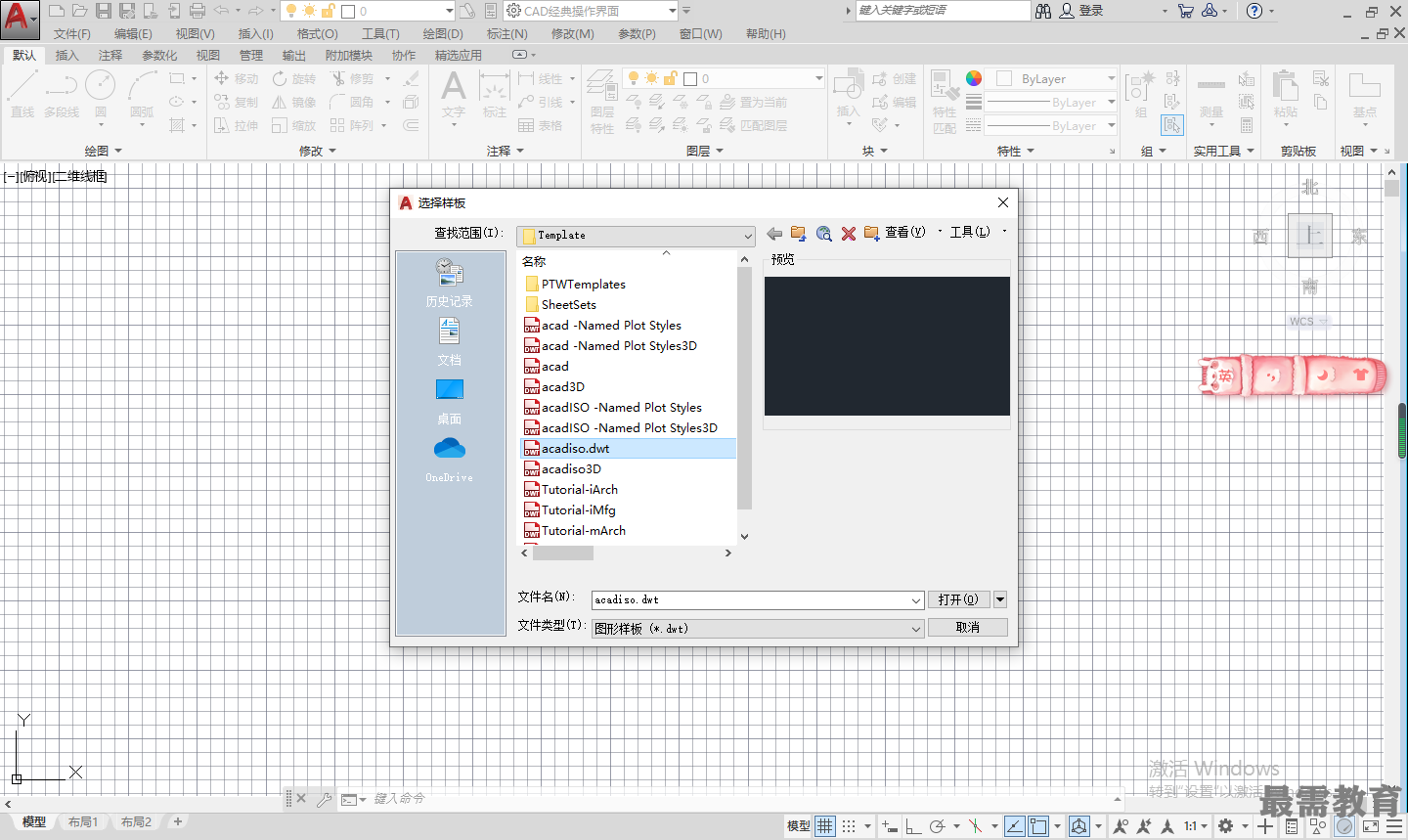

執行上述命令后，系統會彈出“選擇樣板＂對話框，在“文件類型”下拉列表框中有3種格式的圖形樣板，分別呈.dwt、 .dwg、.dws，在此選擇.dwt （如圖所示）。

     在每種圖形樣板文件中,系統根據繪圖任務的要求進行統—的圖形設置′如繪圖單位類型和精度要求、繪圖界限、捕捉、網格與正文設置、圖層、圖框和標題欄、尺寸及文本格式、線型和線寬等。

     使用圖形樣板文件繪圖的優點在于，在完成繪圖任務時不但可以保持圖形設置的一致性，而目可以大大提高工作效率。用戶也可以根據自己的需要設置新的樣板文件。

     一般情況下, .dwt文件是標準的樣板文件，通常將一些規定的標準性的樣板文件設成.dwt文件; .dwg文件是普通的樣板文件;而.dws文件呈包含標準圖層、標注樣式、線型和文字樣式的樣板文件。
