Mastercam 5.1 實體建模的過程

實體模型與線框模型、曲面模型一樣也是描述三維物體的一種表達方式，它是由多個特征組成的一個整體，在MasterCAM中表示為一個圖素，其不僅具有面積的特征，并且還具有體積的特征。

MasterCAM中三維實體建模的過程和步驟如下。

一、構建三維實體外形

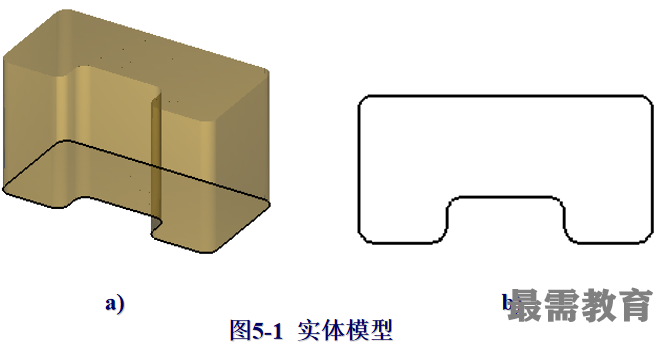

三維實體外形如同曲面造型中所需要的三維線框模型，在構建三維實體之前需要事先構建。如需擠出圖5-1a所示的實體，則要事先構建圖5-1b所示的外形。

二、構建、編輯實體特征

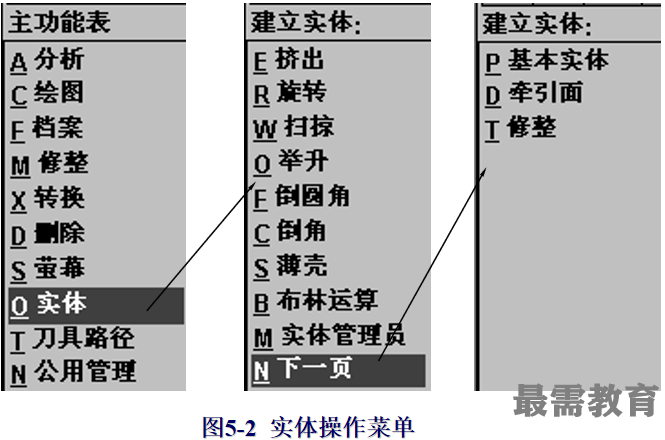

在MasterCAM中通過擠出、旋轉、掃掠、舉升、基本實體來實現三維實體的基本構建特征，并在此基礎上進行倒圓角、倒角、薄殼、布林運算、牽引、剪切等操作，最終構建出實體模型，如圖5-2所示。

三、實體管理操作

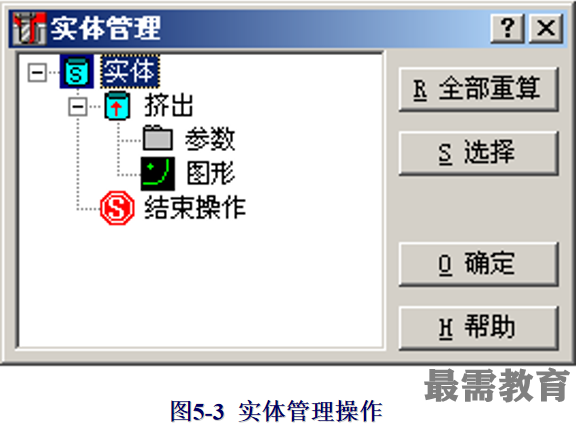

在MasterCAM 中通過實體管理員（如圖5-3所示），可以方便地進行實體特征的管理，可以觀察三維實體的構建記錄，改變實體特征的次序，修改特征的參數和圖形。

三維實體的構建過程是一個固定不變的流程，在三維實體的構建過程中次序往往被打亂，如構建好某一特征后需要用實體管理員進行修改，然后再進行其它特征的構建。
