Mastercam 8.4.3 鉆孔加工的程序參數設定

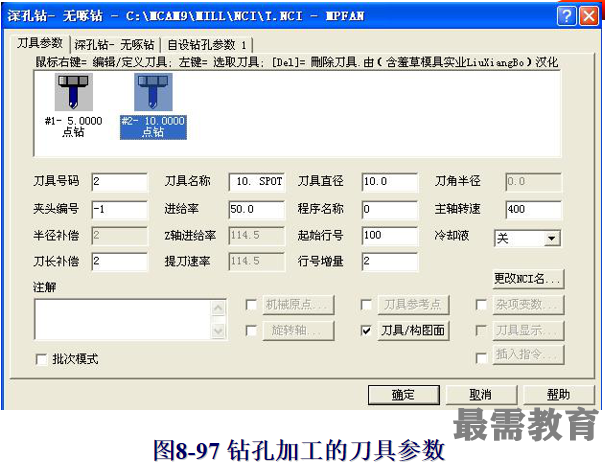

鉆孔加工的刀具參數相對于其它加工方式所需設置的參數選項要少，如圖8-97所示，在鉆孔加工中，由于沒有橫向的切削移動，所以沒有刀具直徑補償選項。另外，插入進給，抬刀進給將不能使用。各個選項的參數含義及設置方法與銑床加工沒有區別。

2．鉆頭的建立

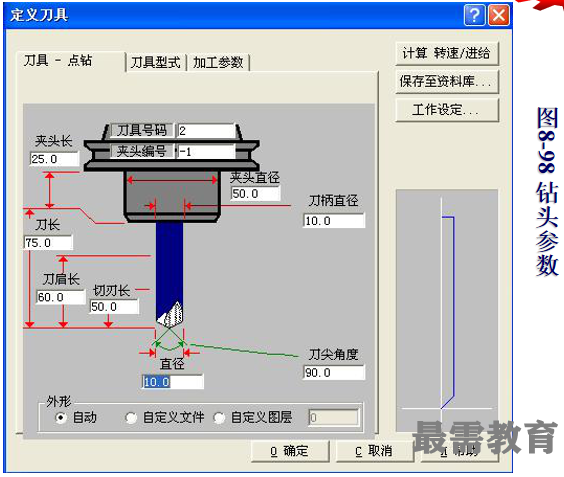

在選擇建立新刀具時，選擇刀具類型為鉆頭，返回刀具形狀參數表，如圖8-98所示。在鉆頭的形頭參數中，最重要的參數就是鉆頭直徑和刀尖角度。

3、鉆削參數

（1）有關高度或深度參數的設置

1）安全高度：安全高度參數是從起始位置移動設計的高度，系統默認該選項為關，在有些情況下，MasterCAM使用退刀高度作為安全平面高度，選擇安全高度按鈕，輸入高度值并在圖形上選擇一點或在文本框鍵入一個值。設置該高度時考慮到安全性，一般應高于零件的最高表面。

絕對坐標/增量坐標設置參考系統使用賦予刀具路徑的安全高度方法。絕對坐標放置全部高度在相對刀具平面指定的值中，增量坐標放置每個安全高度在Z軸深度方向至現在毛坯的頂面。

只在刀具路徑的起始和終止位置使用安全高度：激活該選項后，刀具在鉆孔加工過程中路徑轉換時抬刀到退刀高度，而只在起始位置和結束位置抬刀到安全高度。即相當于G指令的G99固定循環R點復歸。抬刀到轉換位置的抬刀路徑相對較短，可以節省一點抬刀時間。

2）退刀高度：退刀高度參數是設置刀具在鉆削點之間退回的高度，該值即是指令代碼中R_值，從該位置起，刀具將作切削進給。對于深孔啄鉆加工，抬刀時將抬刀該位置；而鉸孔時進給抬刀也將抬到該位置。選擇退刀高度按鈕輸入高度值，在圖中選擇一點，或在文本框輸入一個值。退刀高度也有絕對坐標/增量坐標的選擇。

3）要加工的表面：一般為毛坯頂面是設置材料在Z軸方向的高度，即指定鉆孔的起始高度位置。選擇要加工的表面按鈕輸入高度值，在圖中選擇一點，或在文本框輸入一個值。

4）鉆孔深度：鉆孔深度設置孔底部的深度位置，可以使用絕對值或者相對值。

（2）刀尖補正設置

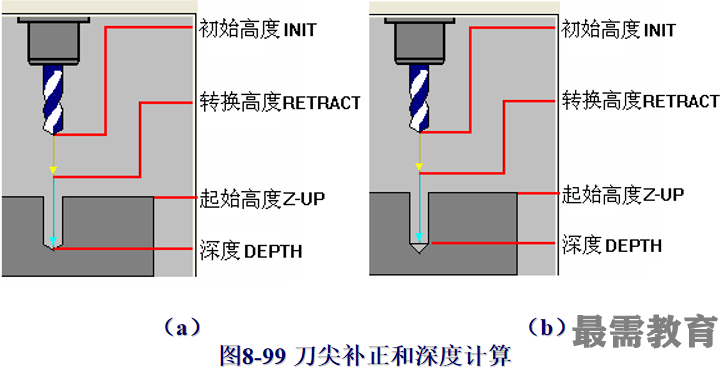

刀尖補償：使用刀尖補正方式計算切削深度計算，當激活刀尖補償選項時，鉆頭的端部斜角部分將不計算在深度尺寸內，如圖8-99（b）所示，而圖8-99（a）是深度按刀尖來計算。

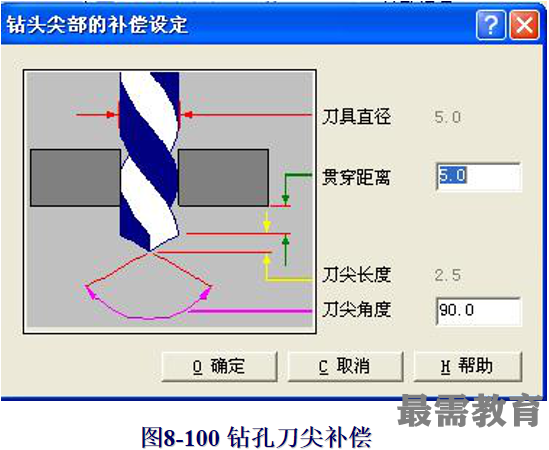

點擊刀尖補償按鈕將彈出如圖8-100所示的鉆孔刀尖補償對話框。在該對話框中最主要設置貫穿距離以確保鉆孔時刀具的整個直徑鉆穿工件。

（3）鉆孔加工固定循環參數設置
