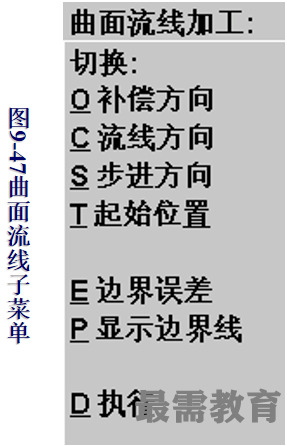

Mastercam 9.3.5.2 曲面流線精加工子菜單

1．切換

曲面流線加工時，對以下選項可以進行切換的設(shè)定：

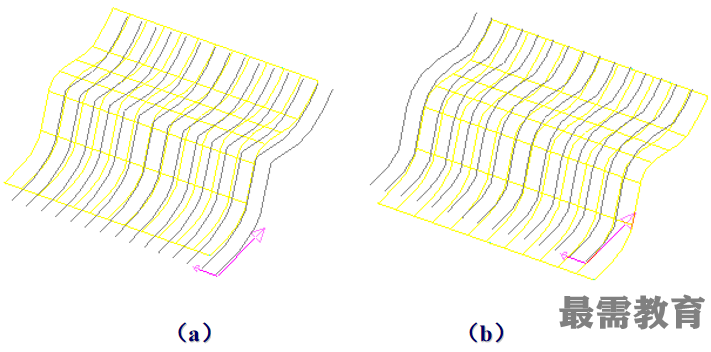

（1）O補償方向：用于切換曲面法向和曲面法向反方向之間的刀具半徑補正方向，如圖9-48（a）、圖9-48（b）所示。

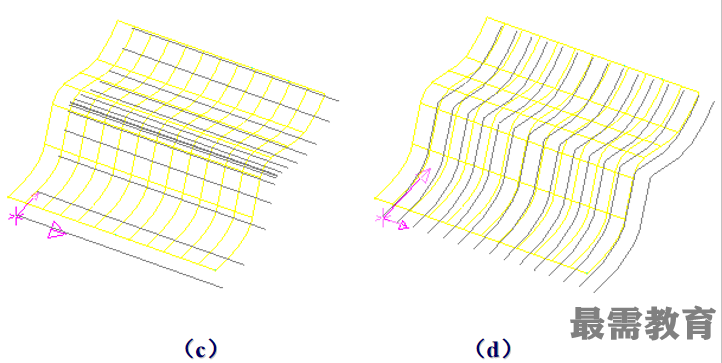

（2）C流線方向：用于切換兩個切削方向的刀具路徑，點擊該選項可以在曲面的切削和截斷兩個方向進行切換，如圖9-48（c）、圖9-48（d）所示。

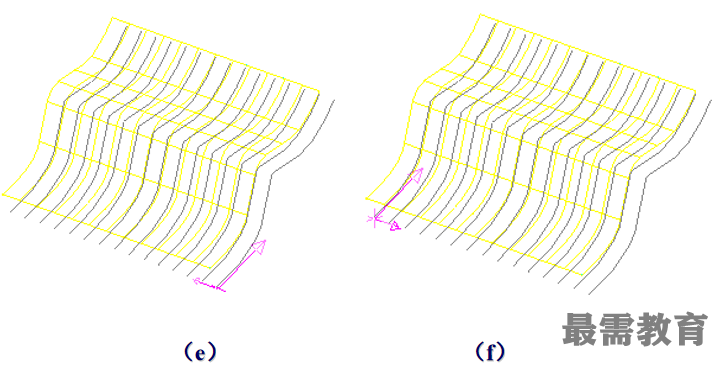

（3）S步進方向：用于變換刀具路徑切削的起始邊，如圖9-48（e）、圖9-48（f）所示。

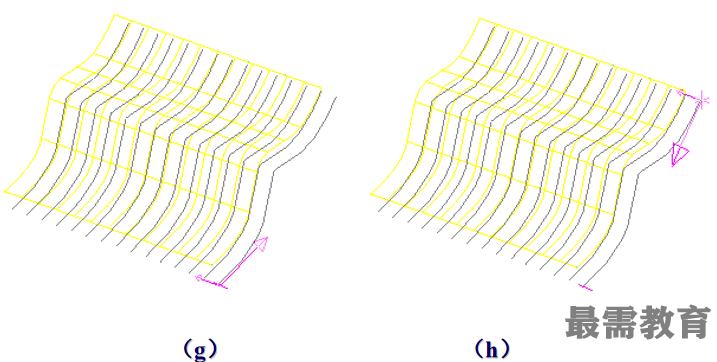

（4）T起始位置：用于變換刀具路徑的下刀點，如圖9-48（g）、圖9-48（h）所示。

2．邊界誤差

3．顯示邊界線
