Mastercam 9.3.10環繞等距精加工

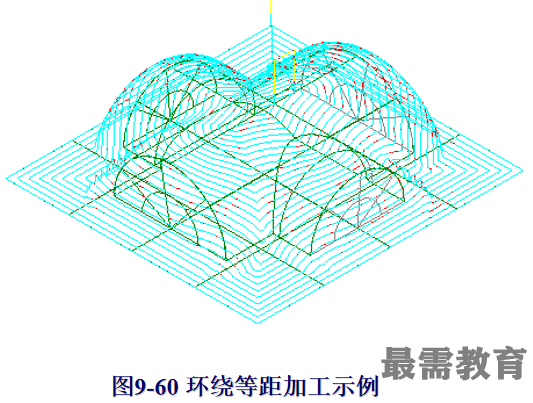

環繞等距加工在加工多個曲面零件時保持比較固定的殘余高度，與曲面流線加工相似，但環繞等距允許沿一系列不相連的曲面產生刀具路徑。環繞等距曲面精加工產生的刀具路徑在平緩的曲面上及陡峭的曲面的刀間距相對較為均勻，適用于曲面的斜度變化較多的零件半精加工和精加工。如圖9-60所示為環繞等距加工的一個實例。

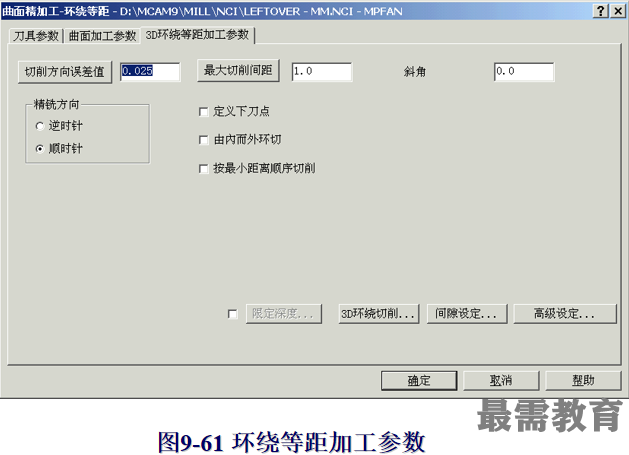

在主功能菜單依次點擊T刀具路徑→U曲面加工→F精加工→O環繞等距選項，可建立曲面環繞等距精加工。使用環繞等距精加工時，除了刀具參數和曲面加工參數外，還需要設置3D環繞等距加工參數，3D環繞等距加工參數選項卡如圖9-61所示。在選項卡中主要設置切削方向誤差值、最大切削間距、斜角等參數，相關選項含義在前面均已作說明，請參閱本章前面各小節。
