Mastercam 10.1 刀具路徑修剪

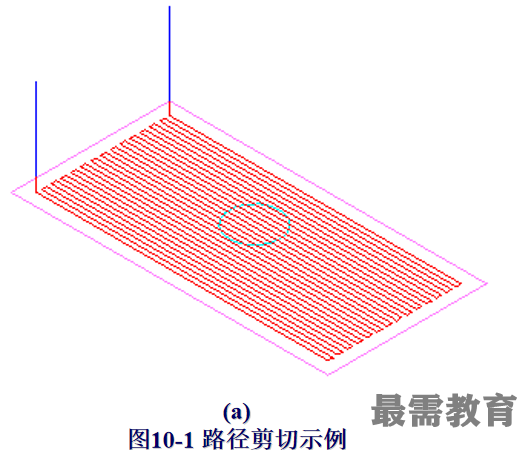

刀具路徑修剪用于對已經(jīng)完成的NCI刀具路徑作修剪。這種方式常用于在刀具路徑生成后，為了避開夾具的干涉，而將這一部分的路徑修剪掉，如圖10-1（a）所示為未經(jīng)修剪的刀具路徑，

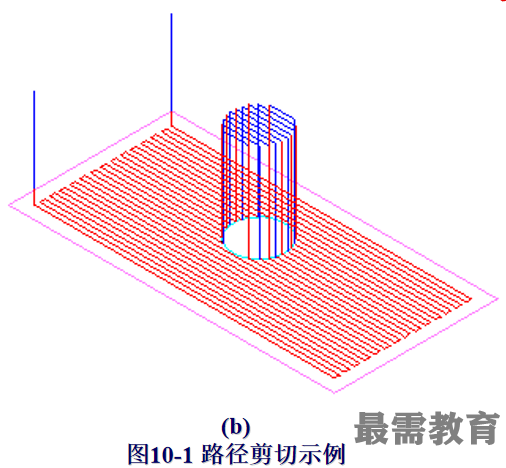

而如圖10-1（b）所示為經(jīng)過修剪的刀具路徑。修剪時必須要有修剪邊界，且修剪邊界必須是封閉的，邊界可以繪制成任何形狀和尺寸，并可位于刀具路徑以外。
