Mastercam 10.2 路徑轉換功能

路徑轉換功能是重復以前的刀具路徑，通過平移、鏡像和旋轉來產生新的操作，進行多次加工。使用刀具路徑轉換在選擇加工對象很復雜的情況下，只需作一次的選擇就能生成其它對應的程序，可以簡化編程。另外當模型只有一部分，未作完整時，可以通過路徑轉換復制編程加工完成所有的加工。

在主功能菜單上選擇T刀具路徑→N下一頁→F路徑轉換，系統將彈出如圖10-8所示的轉換對話框，該對話框共有四個參數卡。

1．型式及方法

2．平移

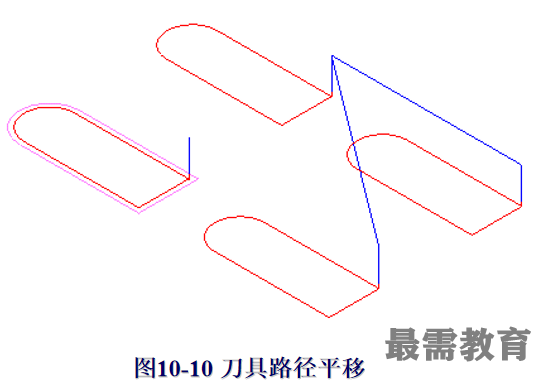

路徑平移轉換可以產生一系列的刀具路徑，各刀具路徑的走刀方式與走刀方向都與源刀具路徑相同。平移方式轉換的參數選項卡如圖10-9所示。

3．旋轉

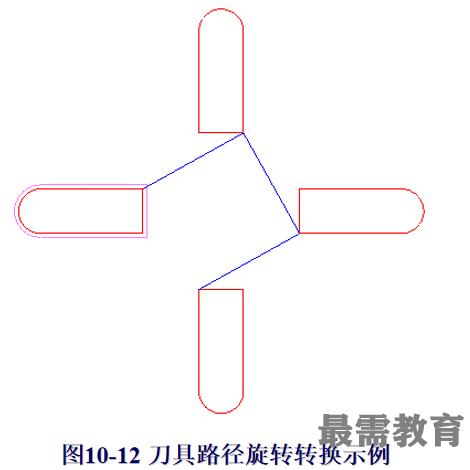

對于一些較復雜的環形對稱零件的加工，用戶可以利用旋轉功能進行程序編制。事先只要處理零件的一部分加工表面的刀具路徑，然后通過旋轉達到加工整個工件的目的。

4．鏡像

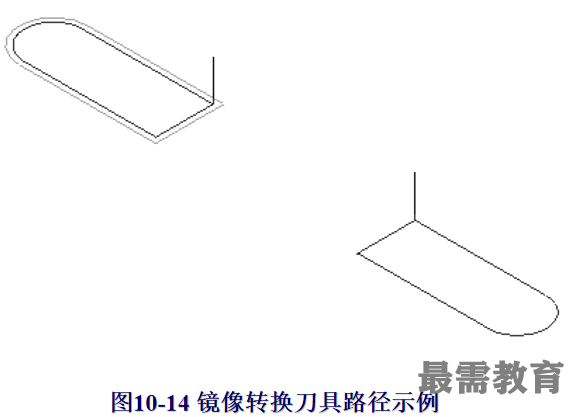

鏡像轉換可以產生一組對稱于某一軸線的刀具路徑，鏡像的參數選項卡如圖10-13所示，該對話框中要求指定鏡像的方法，即指定鏡像軸線。如果用戶想按某一特定的圖素進行鏡像，那么鏡像之前就應繪制好軸心線，也可以選擇兩點或者輸入兩個基點的坐標。更改刀具補償方向選項用于改變鏡像后的刀具路徑的方向（順銑或逆銑）。
