AutoCAD2020——設置圖層線寬

      線寬設置顧名思義就是改變線條的寬度。用不同寬度的線條表現圖形對象的類型，也可以提高圖形的表達能力和可讀性，例如，繪制主要可見輪廓線使用粗實線，圖例填充線、家具線使用細實線。單擊圖層所對應的線寬圖標，彈出“線寬”對話框。選擇一個線寬，單擊“確定”按鈕，完成對圖層線寬的設置。

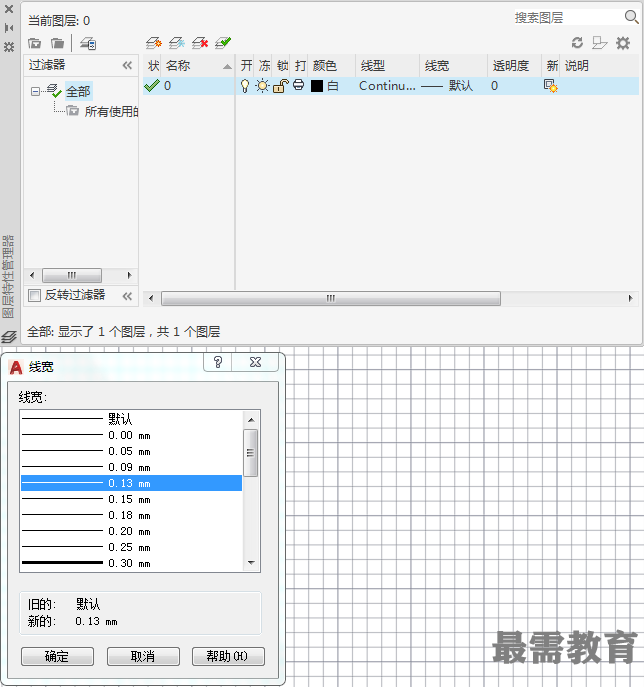

      圖層線寬的默認值為0.25mm。在狀態欄為“模型”狀態時，顯示的線寬同計算機的像素有關。線寬為零時，顯示為一個像素的線寬。單擊狀態欄中的“線寬”圖標，屏幕上顯示的圖形線寬與實際線寬成比例，但線寬不隨著圖形的放大和縮小而變化。“線寬”功能關閉時，不顯示圖形的線寬，圖形的線寬均以默認寬度值顯示。單擊“線寬”圖標，可以在“線寬”對話框中選擇需要的線寬(如圖所示)。
