1.4 Mastercam的基本操作 1.4.3 屏幕操作

屏幕操作在Mastercam的操作中使用極為頻繁，主要是進行屏幕顯示區的放大或縮小操作。

1．工具欄屏幕操作工具

在Mastercam的工具欄中有如圖1-15所示的按鈕，用于進行屏幕操作。

圖1-15  屏幕操作工具按鈕

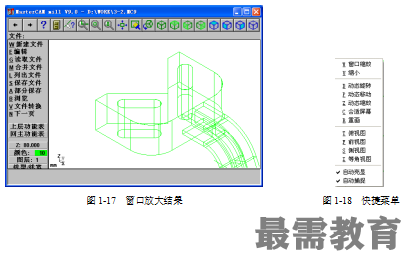

（1）視窗放大　利用方框選擇要放大的顯示區域方便用戶觀看，需注意的是此方框的對角線中心將會成為屏幕的新中心點。操作過程及提示區如圖1-16（a）和圖1-16（b）所示，得到的結果如圖1-17所示。

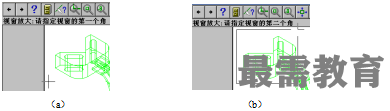

圖1-16  視窗放大操作

提示：窗口放大的視野大小由方框的兩邊充滿整個視窗長邊的邊長決定。

（2）縮小   窗口縮小操作可以將當前屏幕的顯示比例減小，以顯示更大的范圍和更多圖形。單擊“縮小”按鈕，則有兩種情況：當進行了視窗放大操作后，單擊該按鈕將使屏幕顯示區縮小為原屏幕顯示范圍；如果沒有進行過窗口放大操作，那么，單擊該按鈕將縮小顯示比例，擴大顯示范圍。

提示：默認的縮小比例為50%，縮放的中心點為屏幕的中心點。

（3）縮小0.8   縮小0.8，單擊該按鈕，將縮小顯示比例，顯示比例為原大小的80%。這種方式常用在全屏顯示后，縮小一定比例以方便圖形元素的選擇。

（4）適度化全屏顯示   保持目前視角，按最大化顯示，此時視角內圖素將充滿整個屏幕。

警告：全屏幕顯示時，并不包括刀具路徑。生成的刀具路徑將可能部分并不在顯示范圍之內。

（5）重畫   將當前屏幕按原大小重繪，可重整因刪除圖素或編修轉換所造成的畫面垃圾。

2．使用鼠標右鍵快捷菜單

在Mastercam的繪圖區單擊鼠標右鍵，將彈出如圖1-18所示的快捷菜單，菜單上部顯示的多為屏幕操作功能。在快捷菜單中的窗口縮放、縮小、合適屏幕、重畫等命令與工具條上對應的按鈕具有相同的功能。
