1.4 Mastercam的基本操作 1.4.6 顯示設置

顯示設置用于設置幾何對象在繪圖區的顯示方式，包括曲面實體顯示設置、多視區顯示設置和隱藏顯示等命令。

1．曲面顯示

選擇主菜單中的“屏幕”→“曲面顯示”選項，系統在主功能菜單區彈出曲面顯示子菜單，如圖1-25所示。在系統提示區顯示出當前曲面顯示的設置值，如圖1-26所示。曲面顯示子菜單的各個選項含義如下。

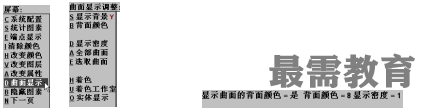

圖1-25  曲面顯示菜單                            圖1-26  當前曲面顯示參數

（1）顯示背景  設置曲面背面線框的顯示顏色：當設定為Y時，曲面背面線框的　顯示顏色為“背面顏色”選項設置的顏色，如圖1-27（a）所示；當設置為N時，曲面背面線框的顯示顏色與曲面前面線框的顯示顏色相同，為該曲面的顏色，如圖1-27（b）　所示。

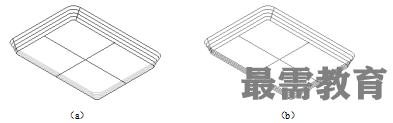

圖1-27  曲面背面顏色顯示

提示：當視角發生變化時，背面的曲面也會隨之發生變化。即原先為正面的曲面可能轉變?yōu)楸趁娴那?，而原先為背面顯示的曲面也可能轉變?yōu)檎娴那妗?/p>

（2）背面顏色  設置背面線框的顏色。只有在“顯示背景”選項設為Y時才有該　選項。

（3）顯示密度  設置曲面顯示時線框的數量。如圖1-28（a）所示為顯示密度=1時的曲面顯示狀態，而如圖1-28（b）所示為顯示密度=2時的曲面顯示狀態，可以看到其顯示的線框要密得多。

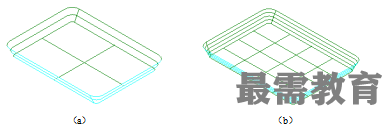

圖1-28  曲面顯示線框數

（4）全部曲面  由于在繪圖區不同曲面可以設置不同的顯示線框數量，當設置了新的顯示密度后，若選擇該選項，繪圖區內所有曲面均以該設置值顯示。

（5）選取曲面  當設置了新的顯示密度后，選擇該選項，可以在繪圖區中選擇以新設置值顯示的曲面，未選擇的曲面顯示方式不變。

2．著色顯示

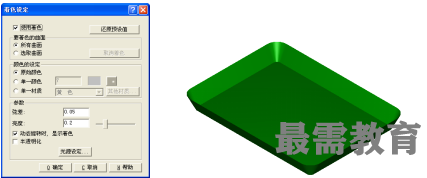

著色顯示可以更直觀地顯示一個圖形。對于三維造型的曲面和實體而言，著色顯示有很強的立體感，可以產生某些產品的真實外形的感覺。單擊曲面顯示選項中的“著色”選項或者單擊工具欄中的   按鈕，系統將彈出如圖1-29所示的“著色設定”對話框。選中“使用著色”復選框后，系統將對曲面按設置參數進行著色顯示，如圖1-30所示為著色顯示的曲面示例。

該對話框中的“要著色的曲面”選項組用于設置著色的曲面和實體，“顏色的設定”選項組用于設置著色的顏色，“參數”選項組用于設置著色顯示參數，包括公差、燈光、透明設置等。

提示：對于線架和各種曲線，著色顯示將不起作用。

技巧：使用Alt+S組合鍵可以快速地進行著色顯示與線框顯示的切換，無須進行著色參數的設置。
