1.4 Mastercam的基本操作 1.4.7 點的指定

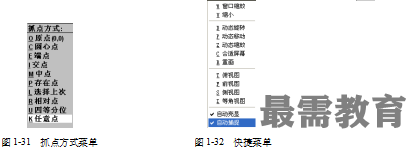

在繪圖和編程過程中，經常要用到指定點，如繪制直線時需要指定端點，繪制圓時需要指定圓心，鉆孔時需要選擇鉆孔點，設置構圖面深度時也可以在圖形上選擇點。點的構建常用于定義圖素的位置，如直線的端點、圓弧的圓心點等。在需要指定點時，都會出現如圖1-31所示的抓點方式菜單，可以選取其中某項來構建所需要的點。

提示：在抓點方式菜單中反白顯示的選項為當前已選項?？梢允褂迷谧c(diǎn)方式指定選項的辦法來確定。在繪圖區移動光標時，若接近某一特征點，系統將會自動捕捉到該點，并在抓點方式菜單中顯示點的類型。這是由于Mastercam使用了自動捕捉功能，如果不需要該功能，可以單擊鼠標右鍵打開快捷方式菜單，如　圖1-32所示，選中“自動捕捉”命令將其關閉。

?原點：在當前工作坐標系原點位置產生點，必須要有坐標系顯示才可，其示意圖如圖1-33中的U點。

?圓心點：圓弧、圓或圓錐曲線的圓心點。單擊有中心點的曲線即可，其示意圖如圖1-33中C點。

?端點：在曲線的端點位置上畫點。曲線有兩個端點鼠標移到曲線某一端附近單擊即可，其示意圖如圖1-33中的E1、E2點。

?交點：在兩曲線的交點位置上產生點。先后單擊兩條曲線即可，其示意圖如　圖1-33中的I點。

?中點：在曲線的中點位置繪出一點，將鼠標移到該曲線上單擊即可，其示意圖如圖1-33中的M1、M2點。

?存在點：選取已經存在的點，在該點位置上再生成一點。

?選擇上次：上一次選擇的點。

?相對點：相對于已知點一定距離的點。相對點不能單獨使用，必須配合其他建點模式一起使用，如圖1-33中的DC點為相對于圓心C點，相對值為“20，0”。

?四等分位：選擇一段圓弧分成4等份，最靠近鼠標位置的等分點，其示意圖如　圖1-33中的CL點。

任意點：在屏幕上建立任意點（位于工作平面上）。移動鼠標在屏幕上單擊即可，其示意圖如圖1-33中的S點。

指定點的位置，還可以通過鍵盤直接輸入點的坐標值，輸入時必須先輸入X坐標，加一逗號，再輸入Y坐標值，如圖1-33中K點的輸入坐標為“20，20”。也可以輸入X加X(jué)坐標，Y加Y坐標，在其中不需要加逗號，如X20Y20。

提示：可以直接輸入3個坐標，如“30，120，50”或者“X30Y120Z50”生成一個在三維空間內的點。

提示：在繪圖或編程操作中，當需要指定點的位置時，以指定點的方式進行點的指定，將不產生點這個圖素。
