1.6 Mastercam的次功能菜單 1.6.1 Z深度設置（Z）

Z深度設置用于設置所繪制的圖形所處的三維深度，是設置的工作坐標系中的Z軸坐標。Mastercam通過工作深度的設置來使用戶可以在二維平面中繪制出具備有三維Z軸深度的圖形。

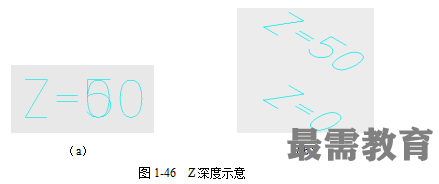

構圖平面與工作深度的關系如圖1-46所示，輸入不同的Z深度，則所繪制的圖形在不同的與構圖平面平行的平面上，其距離就是Z深度。如圖1-46（a）所示為頂視圖，設置不同的Z深度Z=0、Z=50，分別在同一位置輸入Z=0、Z=50，產生的圖形在空間上處于不同的高度層，如圖1-46（b）所示。

Z深度的設置方法：?jiǎn)螕舸喂δ懿藛螀^(qū)中的Z，直接從鍵盤輸入數值，或者在屏幕選擇已經存在的點來設定工作深度。

警告：當構圖平面設為前視圖或側視圖時，其指定的Z深度是指與工作平面垂直方向的距離，是X坐標或Y坐標，而不是Z坐標。
