1.6 Mastercam的次功能菜單 1.6.3 圖層

圖層是一個非常重要的概念，進行圖層的設置可以給用戶提供圖層管理的方法。它允許用戶通過圖層命名來給圖層分類，還可以設置圖層的可見與隱藏屬性，并可以對圖層中的圖素進行鎖定設置。

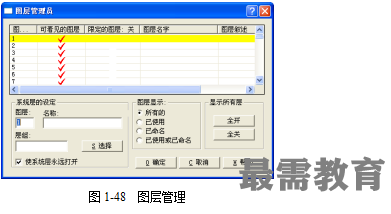

選擇次功能菜單中的圖層選項，可以打開如圖1-48所示的“圖層管理員”對話框。

在“圖層管理員”對話框中列出了當前的所有圖層，對于每一圖層都有相應的操作，包括：

?可看見的圖層  單擊該單元格可以將該圖層設置為可見或者是隱藏。在對話框中打有紅色“√”的為可見圖層，反之沒有標記的圖層為不可見圖層。

?限定的圖層  當設置了限制圖層后，在進行對象選擇時，只能選擇限制圖層的對象，但并不影響在其他圖層中創建幾何對象。每次只能設置一個限制圖層。選擇了限制圖層后，在MASK后將標記當前限制層的編號。單擊次功能菜單中的限定選項，也將打開“圖層管理員”對話框，可以進行限制層的設定。

?圖層名字  該選項用于給圖層指定名稱，指定名稱有利于圖層管理，特別是對于圖形較復雜，圖層數量較多的就更為必要。雙擊圖層名字單元格，使單元格變成可編輯狀態，可在單元格中輸入圖層的名稱。

提示：在次功能菜單區顯示的圖層及圖形元素屬性所顯示的圖層都是圖層序號，而非圖層名字。

“系統層的設定”選項組用于設定當前的工作圖層及其屬性。設置主層的方法有以下幾種：

（1）直接在“圖層”文本框中輸入圖層號。

（2）在層列表中雙擊某一圖層序號。

（3）在圖層列表中單擊右鍵，在彈出菜單上選擇“設為主層”。

（4）單擊“選擇”按鈕，在繪圖區選擇一個圖素，將該圖素所在的圖層設定主層。

“圖層顯示”選項組對圖層進行過濾，Mastercam默認圖層共有255個，實際使用中不大可能使用這么多的圖層，使用列示圖層設置可以只顯示已使用的圖層或者已命名的  圖層。

“顯示所有層”選項組可以快速設置圖層的可見性，使用“全關”按鈕可以快速地將當前以外的所有圖層設置為不可見，而使用“全開”按鈕可以快速地將所有不可見的圖層設置為可見。

提示：每個圖形文件有且只有一個工作層，系統默認工作層為1。
