1.7 Mastercam的文件管理 6．文件轉換

Mastercam的文件轉換選項讓用戶引進其他CAD/CAM軟件的圖形文件到當前操作，也可以輸出當前圖形至一個文件，數據轉換是與其他CAD/CAM軟件進行數據交流的一個接口，Mastercam可以讀取或輸出下列格式的文件：ASCII、CADL、DXF、DWG、IGES、NFL、XTL、VDA、SAT、Mastercam舊版本的文件。從文件菜單中選擇“文件轉換”命令，即選擇File→Converters選項后，出現如圖1-55所示的數據格式選擇菜單，可以看到Mastercam可以轉換的各種數據格式文件，可以從中按需要選擇一種數據格式進行轉換。

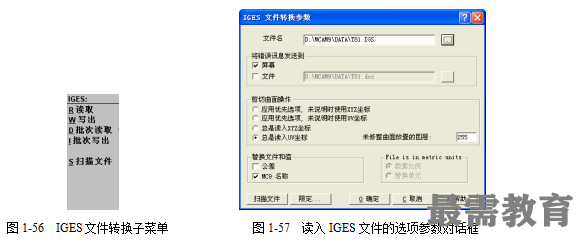

對于每種格式文件都有4個選項，如圖1-56所示為IGES格式文件轉換的子菜單。

?讀?。鹤x取一個其他格式文件至Mastercam的當前工作文件。

?寫出：將屏幕上現存文件寫成一種文檔格式轉換成其他軟件的文件格式。

?批次讀?。簩⒁粋€(gè)目錄中所有的文件，按格式轉換成MC9格式。

?批次寫出：將現在的文件格式（*.mc9）批量轉換成被選擇的格式。

警告：通過數據轉換轉入的文件，只是在屏幕上打開該文件的圖形，并沒有保存，所以在退出時一定要注意進行文件的保存。

個人觀點：對于數據轉換工具中的其他選項，一般無需理會，這些高級的功能基本上是用不到的。如圖1-57所示為讀入IGES文件轉換的選項參數對話框。
