MASTERCAM后處理修改

Mstercam的的默認后處理是MPFAN.PST (M的后處理的擴展名為PST)，其中定義了NC程序的格式，工藝參數，接口的一些功能等，有些東西是不能改動的，其實我們主要改動的就是幾個方面：

1 程序的開頭和結尾。系統不一樣，他的程序的開頭和結尾可能就存在不同

2 三軸和四軸的添加和改動

3 刀具的設置

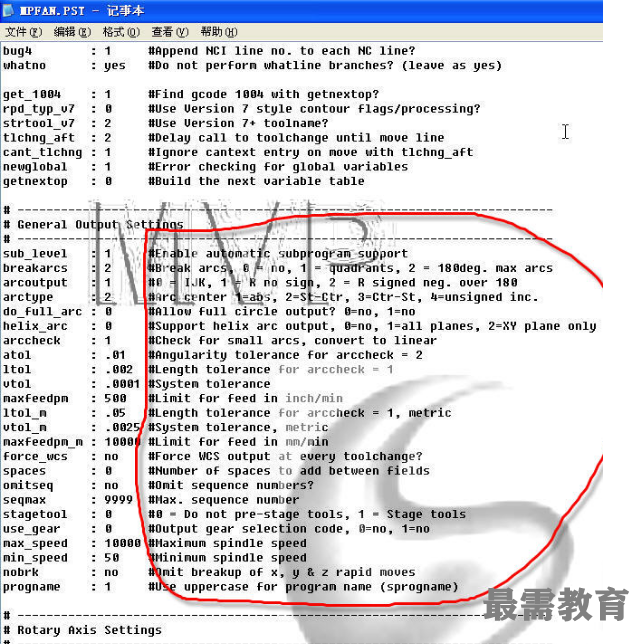

首先用記事本打開MPFAN.PST文件（這個文件在D:\Mcam9\Mill\Posts中）如圖

2 下面主要講講程序的開頭的改動：

   （1） G54的改動

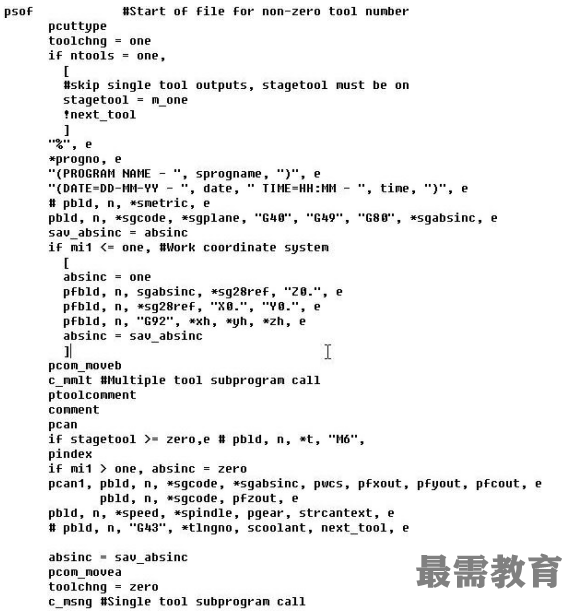

              按CTRL+F查出Start of File and Toolchange Setup這一選項：你會在下面的程序中找到

        pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e

將其改為

       pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc,“G54", e

程序?qū)⒂?/p>

        G0G17G40G49G80G90

改為

        G0G17G40G49G80G90G54

其中“”表示強制輸出

  （2) G21的改動

           找到

        pbld, n, *smetric, e    程序行

       在其前面加一#將他設置為注釋部分，即可不輸出G21代碼 大家應該都明白G21是代表公制，G20是代表英制



    （3) 時間和程序名的改動

             大家可以搜索DATE=DD-MM-YY，這一行大家一看就明白了吧，自己想用什么代替就用什么代替，然后出一個程序一看就明白了

4）刀具的設置

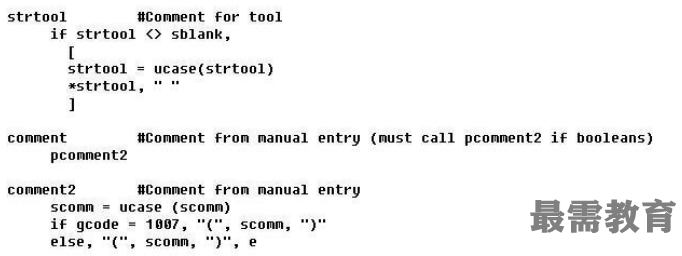

               MASTER默認的POST的刀具是不顯示刀具的半徑和角部圓角的，在文件中加入下面的語句，就可以在程序的開頭出現刀具的半徑表示，方便檢查刀具與程序中的刀具設置是否一致！

模具加工一邊情況下用不上四軸，所以在程序中可以取消A代碼：

    查找結果所在行為：

   if stagetool >= zero, pbld, n, *t, "M6", e將其修改為：

   if stagetool >= zero, e ＃ pbld, n, *t, "M6",

   另一個換刀的位置所在行為：

    pbld, n, *t, "M6", e將其刪除或改為注釋行

進行模具加工時，需從G54～G59的工件坐標系指令中指定一個，最常用的是G54。部分控制器使用G92指令確定工件坐標系。對刀時需定義工件坐標原點，原點的機械坐標值保存在CNC控制器的G54～G59指令參數中。CNC控制器執行G54～G59指令時，調出相應的參數用于工件加工。采用系統缺省的后處理文件時，相關參數設置正確的情況下可輸出G55～G59指令，但無法實現G54指令的自動輸出。單擊  查找   按鈕，系統彈出查找對話框，輸入“force_wcs”，單擊 按鈕，查找結果所在行為：

force_wcs   : no   #Force WCS output at every toolchange?

將no改為yes，修改結果為：

force_wcs   : yes   #Force WCS output at every toolchange?

輸出的NC文件修改前對應位置指令為：

N106G0G90X16.Y-14.5A0.S2200M3

修改后變?yōu)椋?/p>

N106G0G90G54X16.Y-14.5A0.S2200M3

MP - 編寫后處理的語言。是Mastercam大牛自己寫的一種語言喔。它的好處是，結構簡單，功能強大。缺點是，文檔少，功能復雜抽象，學起來實在不容易。真正從頭到尾了解MP語言的，全世界找不出20個。

整數 - 不用我說了吧。

實數 - 帶小數點的。

字符串 - 也就是一串字符，ABCDE123這樣的

后處理塊 - 后處理的基本功能模塊，就是一系列實現某一個或一些功能的后處理指令，寫在一起，給起個名字，以后用起來方便。后處理塊分兩種，Mastercam系統預定義的，和用戶自定義的。在X版以前，這兩種后處理塊在外觀上沒啥區別，要查看手冊才能知道到底屬于哪一種。從X版開始，系統預定義的后處理塊后面加了個"$"，像"psof$","pcomment$"。這樣就容易區分了，而且，如果用Mastercam自帶的文本編輯器打開，預定義后處理塊會用藍色字符顯示。后處理塊中的每一行叫做后處理命令行。

整數，實數和字符串變量也有系統預定義的和用戶自定義的，在X版里區別也是一樣，系統預定義的后面有個"$"，像"e$"。

邏輯表達式，返回值為0或1。

NCI文件，嗯，這個比較重要，是Mastercam輸出機器代碼時生成的一個中間文件，文本格式的。Mastercam輸出的所有刀路信息都在這里面了。這個文件就是后處理器的輸入，而數控控制器所能用的程序就是后處理器的輸出。說白了，后處理器就是一個從NCI到機器程序的翻譯器，因?yàn)橥粋€(gè)NCI。在X以前的版本里，有NCI就搞定一切，但從X版本開始，由于Mastercam系統里加入了機器定義(Machine Definition)和控制器定義(Control Definition)，MP語言還要和這兩個東東發生關系。

NCI。這個NCI么，其實結構是非常簡單的。打開一個NCI文件，會發現它是以每?jī)尚凶鳛橐粋€(gè)功能結構。MP語言在讀取NCI的時候也是兩行兩行的讀取的。例如：

1

41 1.5 2.5 -0.125 3.2

每?jī)尚兄械牡谝恍?，只有一個參數，而且和控制器代碼(G Code)有不少相似之處，比方說， 1代表直線移動，0代表快速移動，2代表順時針圓弧移動，81代表鉆孔過程開始等等。但是不可將這兩種G Code混淆起來。兩行中的第二行，就是對應第一行G Code的參數行。每個G Code所對應的參數各不相同，而且同一個G Code在不同的加工過程（車削，銑削等）中參數也不相同。在上面的例子中，具體的每個參數的意義如下：

銑削

參數                含義                對應系統變量                預定值

1                刀徑補償        cc / ccomp                40-取消 41-左補償 42-右補償 140-最后移動時取消

2                X位置                x / xnci

3                Y位置                y / ynci

4                Z位置                z / znci

5                進刀速率        fr                         正值-速率 -1-不變 -2-快速移動

6(可選)                控制標志        cur_cflg

車削

參數                含義                對應系統變量                預定值

1                刀徑補償        cc / ccomp                40-取消 41-左補償 42-右補償 140-最后移動時取消

2                Z位置                z / znci

3                X位置                x / xnci

4                置空

5                進刀速率        fr                         正值-每分鐘進給量 負值-每周進給量

6(可選)                控制標志        cur_cflg
