Mastercam 2.4 圖素設置

在Mastercam X的狀態欄中單擊“屬性”按鈕，將彈出【特征】對話框，在該對話框中可以一次性設置圖素的顏色、線型、點樣式、層別、線寬、曲面密度等，從而使下次所繪制的圖素按照所設置的屬性來顯示。

2.4.2   設置顏色

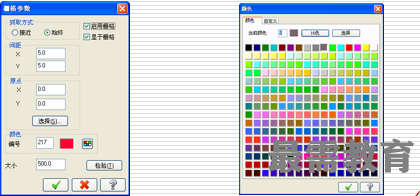

在Mastercam X的狀態欄中單擊“顏色”框 ，將彈出【顏色】對話框，從而可以設置要繪制圖素的顏色。

2.4.3   設置線型和線寬

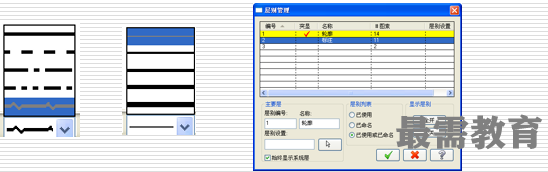

在Mastercam X的狀態欄中可以單獨設置所要繪制圖素的線型或線寬。直接單擊線型或線寬右側的倒三角按鈕，然后在彈出的列表框中選擇相應的線型或線寬即可，如下面兩圖所示。

2.4.4   設置層別

在Mastercam X的狀態欄中單擊“層別”按鈕，將彈出【層別】對話框，在上側的表格中列出來當前視圖中所設置的層別情況。
