3.1 Mastercam X點的捕捉

當用戶在繪制圖形時，對捕捉點位置沒有明確的要求時，此時用戶可以在繪圖區的任意位置直接單擊鼠標左鍵即可。

3.1.2  自動捕捉點

當用戶在繪制圖形時，系統將提示用戶指定點的位置，此時用戶即可將鼠標移動到已有圖素特征附近，系統將自動在該圖素特征附近處顯示特征符號（如圓心 ），表示當前位置即在該處，那么使用鼠標單擊該處即可捕捉該點。

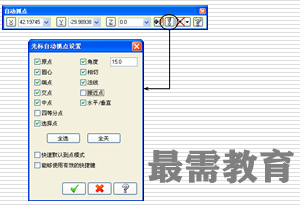

在【自動抓點】工具欄中單擊“配置”按鈕 ，此時將彈出【光標自動抓點設置】對話框，如圖所示。

3.1.3  捕捉臨時點

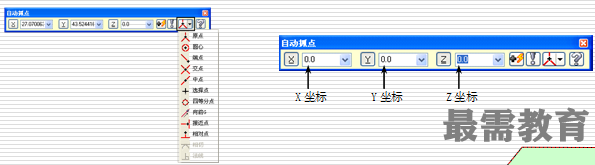

在【自動抓點】工具欄中單擊“臨時點”右側的倒三角按鈕，然后從彈出的列表中選擇某一類型的特征即可，則此時只能在視圖的圖素中捕捉該類特征點，如圖所示。

3.1.4  輸入坐標點

在【自動抓點】工具欄左側的X、Y、Z文本框中，就是提供給用戶輸入坐標位置的地方，用戶依次在該文本框中輸入值，然后按回車鍵即可確定點在視圖中的具體坐標位置，如圖所示。

3.1.5  捕捉柵格點
