Mastercam 3.3 視圖與窗口

3.3.1  視圖平移

視圖平移功能可以將視圖屏幕進行左右上下平行移動。選擇【視圖】/【平移】命令，或單擊工具欄的“平移”按鈕 ，然后進行平行移動即可。

3.3.2  視圖縮放

在Mastercam X版本中，提供了很多視圖縮放功能，用戶可以在【視圖】菜單和【視圖】工具條中執行相應的操作，如圖所示。

1.適度化 ；

2.視窗放大 ；

3.目標放大 ；

4.縮小 ；

5.縮小.8 ；

6.動態縮放 ；

7.指定縮放 。

3.3.3  視圖旋轉

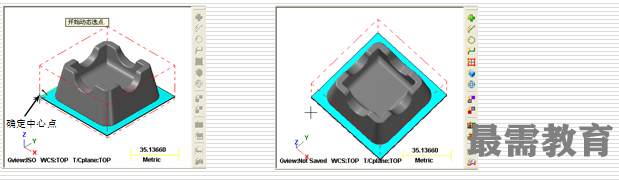

在繪制圖形時，經常需要對圖形進行旋轉，以便觀察。選擇【視圖】/【確定方向】/【動態旋轉】命令，接著用鼠標左鍵在視圖中選擇一個點作為視圖旋轉的中心點，然后移動鼠標，則圖形隨之轉動，當旋轉到合適的位置，單擊鼠標左鍵，完成視圖旋轉，如圖3-19所示。

3.3.4  視圖方向

視圖旋轉可以通過旋轉來觀看任何一個方向，但有時需要指定某個特定的方向來進行觀看視圖。

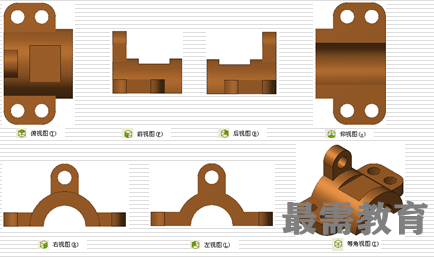

1.標準視圖，右圖所示

2.法向視角

3.選擇視角

4.由圖素定義

3.3.5  多視口設置

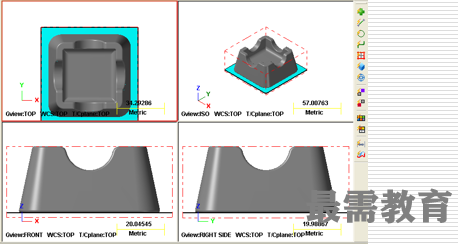

工程圖中經常需要通過多個視圖同時觀察圖形，Mastercam X也提供了這樣的功能。選擇【視圖】/【視窗】命令，在彈出的子菜單中列出了多種視圖形式，如圖所示就是顯示了4個視圖的情況。
