Mastercam 4.3 創建特殊形狀

“矩形” 功能，就是可以繪制指定寬度和高度的直角平行四邊形，也可以指定對角的位置來創建。

4.3.2  矩形形狀設置

“矩形形狀設置” 功能，就是通過對矩形參數的設置，所創建出來的特殊矩形，如圓角矩形、鍵槽形、D形和雙D形等。

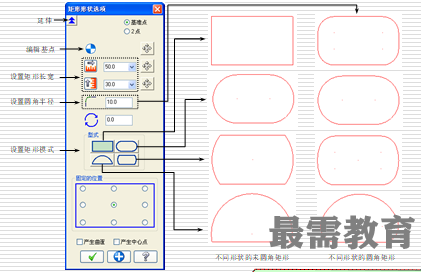

單擊“矩形形狀設置”按鈕 ，將彈出【矩形形狀選項】對話框，然后根據不同設置將繪制不同形狀的矩形，如圖4-95所示。

4.3.3  繪制多邊形

“多邊形” 功能，就是由3條或3條以上等長度的邊所組成的封閉輪廓圖形。

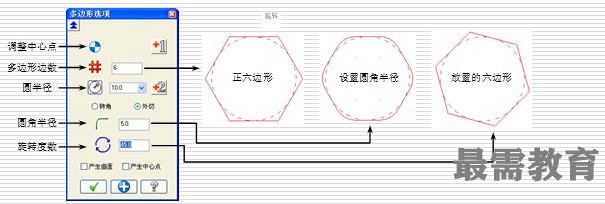

單擊“多邊形”按鈕 ，將彈出【多邊形選項】對話框，然后根據不同設置可繪制不同的多邊形，如圖所示。

4.3.4  繪制橢圓

“畫橢圓” 功能，就是通過定義橢圓中心點、X軸半徑和Y軸半徑所創建的圖形，可以是正圓、橢圓弧和橢圓曲面等。

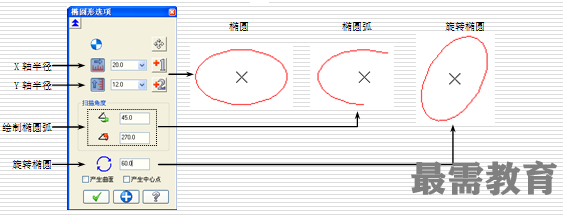

單擊“畫橢圓”按鈕 ，將彈出【橢圓形選項】對話框，然后根據不同設置即可繪制不同的橢圓，如圖所示。

4.3.5  繪制邊界盒

“畫邊界盒”功能 ，就是根據所選擇圖形的最長、最寬、最高的尺寸，或者再加一個擴展距離所繪制的一個包容區域，所繪制的包容區域有矩形和圓柱體兩種。

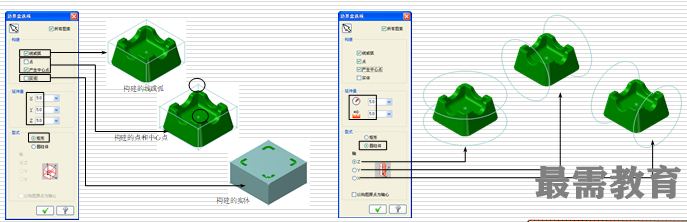

單擊“畫邊界盒”按鈕 ，將彈出【邊界盒選項】對話框，然后根據不同設置即可繪制不同的邊界盒，如圖所示。

4.3.6  繪制文字

在Mastercam X系統中，文字也是按照?qǐng)D形來處理的，即稱之為文字幾何圖形，它包括線、圓弧和Spline曲線。

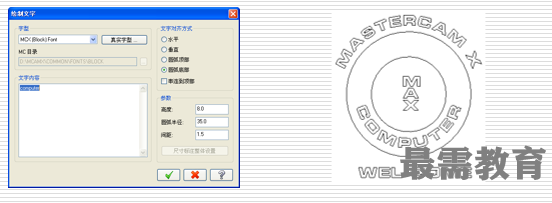

單擊“繪制文字”按鈕 ，將彈出【繪制文字】對話框，然后根據要求設置文字幾何圖形的不同選項，即可繪制相應的文字圖形，如圖所示。

4.3.7  繪制螺旋線

“螺旋線” 功能，就是繞著中心軸線往上旋轉的曲線。在繪制螺旋線時，只需確定螺旋線的半徑、圈數和高度即可繪制。

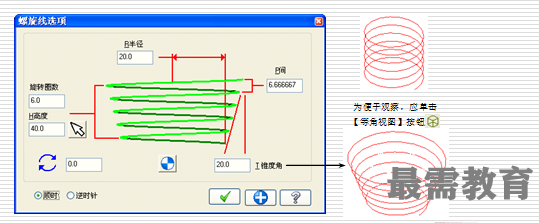

單擊“繪制螺旋線”按鈕 ，將彈出【螺旋線選項】對話框，然后根據不同設置繪制不同的螺旋線，如圖所示。

4.3.8  繪制盤旋線

“盤旋線” 功能，就是在X軸、Y軸和Z軸的3個方向上，可以改變螺旋線起始和終止間距的盤旋線。

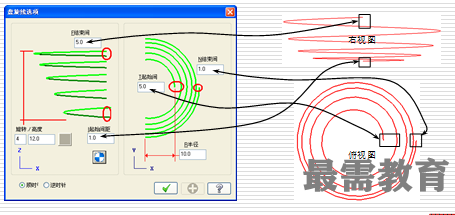

單擊“盤旋線”按鈕 ，將彈出【盤旋線選項】對話框，然后根據不同設置繪制不同的盤旋線，如圖所示。
