Mastercam 7.2 創建基本三維曲面

7.2.1  創建圓柱體曲面

在創建圓柱體曲面時，通過輸入圓柱的半徑和高度來創建圓柱體曲面。

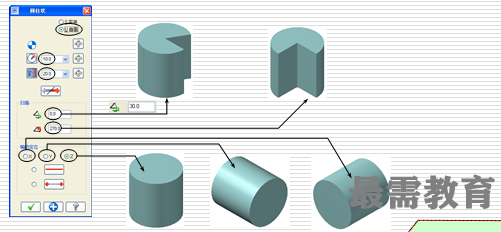

選擇【繪圖】/【基本曲面】/【畫圓柱體】命令，或者單擊【草圖】工具欄的“畫圓柱體”按鈕 ，將彈出【圓柱狀】對話框，用戶可根據不同的參數設置得到不同的圓柱體曲面，如圖所示。

7.2.2  創建圓錐體曲面

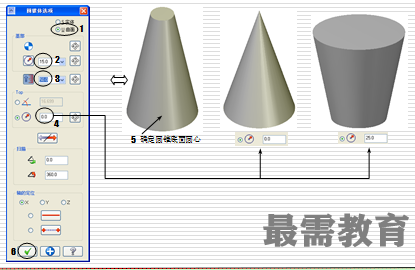

在創建圓錐體曲面時，通過輸入圓錐底部的半徑、高度和圓錐頂部的半徑或斜角來創建圓錐體曲面。選擇【繪圖】/【基本曲面】/【畫圓錐體】命令，或者在【草圖】工具欄中單擊“畫圓錐體”按鈕 ，然后按照如圖所示創建不同類型的圓錐體曲面。

7.2.3  創建立方體曲面

在創建立方體曲面時，通過輸入立方體的長、寬和高來創建立方體曲面。

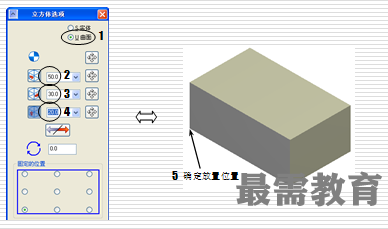

選擇【繪圖】/【基本曲面】/【畫立方體】命令，或者在【草圖】工具欄中單擊“畫立方體”按鈕 ，然后按照如圖所示創建立方體曲面。

7.2.4  創建球體曲面

在創建球體曲面時，通過輸入球體的半徑來創建球體曲面。

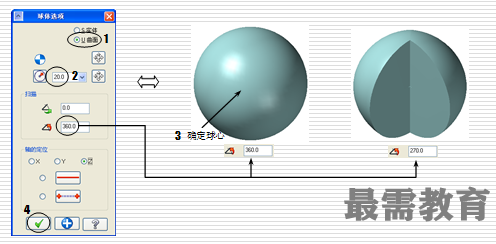

選擇【繪圖】/【基本曲面】/【畫球體】命令，或者在【草圖】工具欄中單擊“畫球體”按鈕 ，然后按照如圖所示創建球體曲面。

7.2.5  創建圓環體曲面

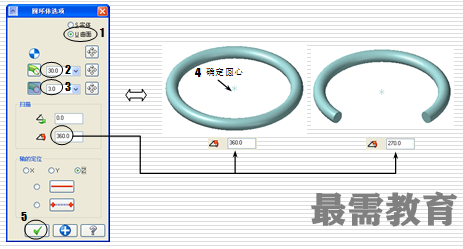

在創建圓環體曲面時，通過輸入圓環半徑和截面小圓半徑的值來創建圓環體曲面。選擇【繪圖】/【基本曲面】/【畫圓環體】命令，或者在【草圖】工具欄中單擊“畫圓環體”按鈕 ，然后按照如圖所示創建圓環體曲面。
