Mastercam 7.3 創建曲面

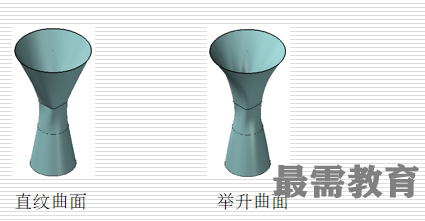

“直紋／舉升”功能 ，就是選擇至少兩個以上的外形輪廓，按照一定的順序連接起來所形成的曲面。若每個外形輪廓之間用曲線相連，則稱之為舉升曲面；若每個外形輪廓之間用直線相連，則移之為直紋曲面，如下圖所示。

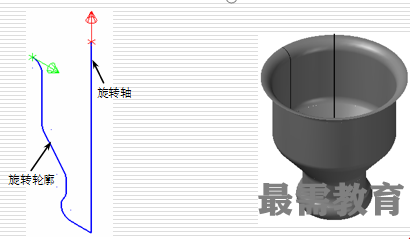

7.3.2  旋轉曲面

“旋轉曲面”功能 ，就是將選擇的串連輪廓圖素繞指定的旋轉軸旋轉一定的角度而生成的曲面,如下圖所示。

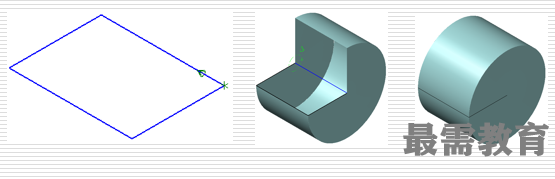

7.3.3  掃描曲面

“掃描曲面”功能 ，就是將截面圖素沿著一條軌跡線進行掃描所形成的曲面。截面圖素和軌跡線都可以是封閉的，也可以是開放式的。

按照截面與軌跡線的數量，其掃描曲面操作可分為三種情況，即一條截面對應一條軌跡線、兩條截面對應一條軌跡線、一條截面對應兩條軌跡線。

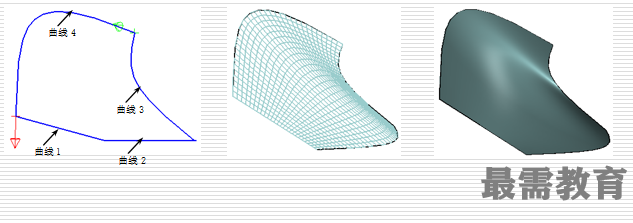

7.3.4  昆式曲面

“昆式曲面”功能 ，就是串連4條邊界，然后根據指定的方向所生成任意曲面。

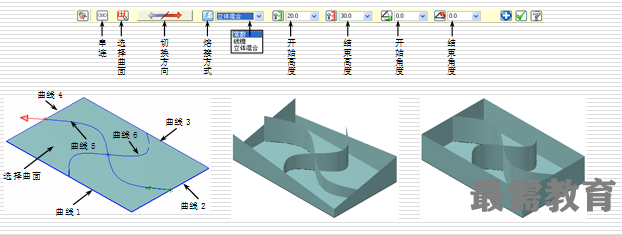

7.3.5  柵格曲面

“柵格曲面”功能 ，是Mastercam X的新增功能，就是在指定的平面上將一些相交的邊界線（直線、圓弧、曲線、串連等）按照指定的長度和角度所形成的拉伸曲面。其相應的操作欄如圖所示。

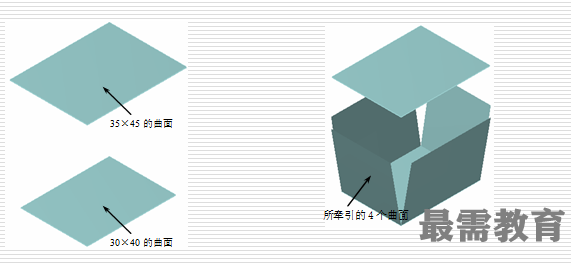

7.3.6  牽引曲面

“牽引曲面”功能 ，就是以當前的構圖面為牽引平面，將一條或多條外形輪廓按照指定的長度和角度牽引出曲面或牽引到指定的平面。

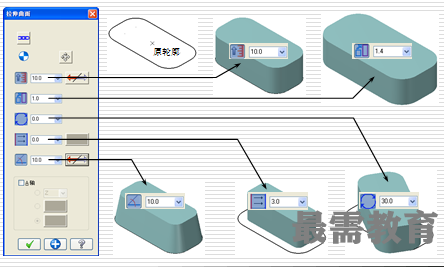

7.3.7  擠出曲面

“擠出曲面”功能 ，就是將一個封閉的外形輪廓拉伸出一個封閉的曲面。在進行擠出曲面操作時，根據【拉伸曲面】對話框的不同參數設置，即可擠出各種不同的曲面，如圖所示。

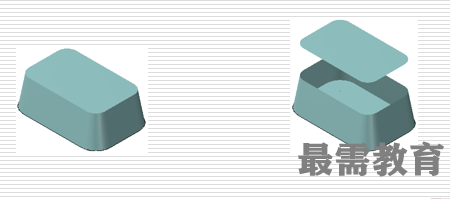

7.3.8  曲面補正

“曲面補正”功能 ，就是將選定的曲面沿著其法線方向移動一定的距離。其相應的操作欄如圖所示。
