Mastercam 7.4 編輯曲面

提問人:劉團圓發布時間:2020-10-21

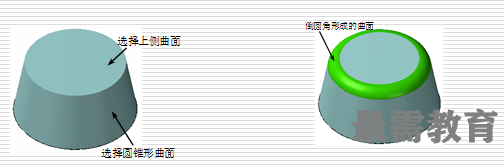

7.4.1  曲面倒圓角

曲面倒圓角,就是在兩組已知曲面之間創建圓角曲面,使兩組曲面進行圓角過渡連接。選擇【繪圖】/【繪制曲面】/【倒圓角】命令,可看到在其下級菜中有3種曲面倒圓角方式,即:曲面/曲面、曲線/曲面、曲面/平面。

? “曲面與曲面”功能 ,就是在兩組曲面之間產生圓角曲面。

? “曲線與曲面”功能 ,就是在一組曲面與一條曲線之間產生曲面倒圓角。

? “曲面與平面”功能 ,就是在一組曲面與一個平面之間產生曲面倒圓角。

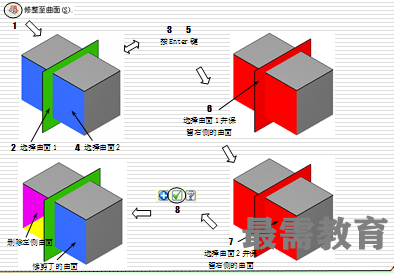

7.4.2  修整曲面

“修整曲面”功能,就是對一個或多個曲面進行修剪所產生的新的曲面。選擇【繪圖】/【繪制曲面】/【修整】命令,可看到在其下級菜中有3種曲面修整方式,即:修整至曲面、修整至曲線、修整至平面。

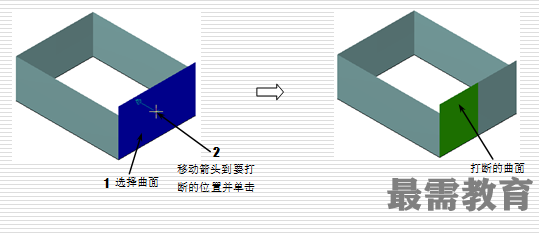

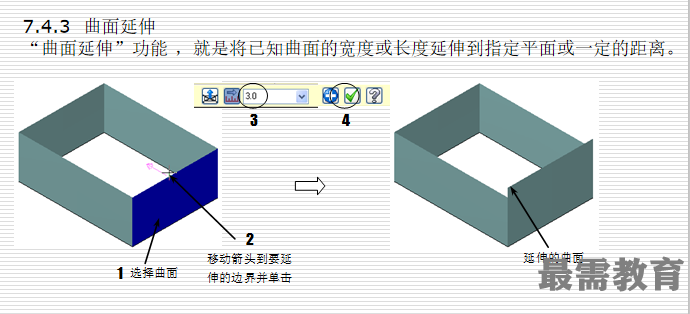

7.4.4  打斷曲面

“打斷曲面”功能 ,就是將所選擇的一個曲面按照選擇的位置和方向打斷。

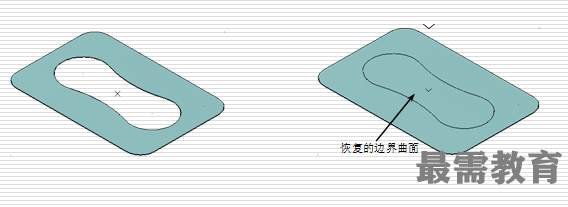

7.4.5  恢復邊界

“恢復邊界”功能 ,就是將曲面上的破孔或爛面進行邊界恢復,使原曲面恢復成一個完整的曲面。

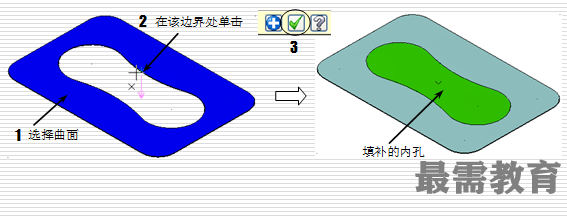

7.4.6  填補內孔

“填補內孔”功能 ,就是對曲面或?qū)嶓w面上的破孔和爛面進行填補,從而產生一個新的獨立曲面。


7.4.7  平面修剪

“平面修剪”功能 就是在同一個平面上選擇封閉的輪廓線所創建的一個新的曲面。

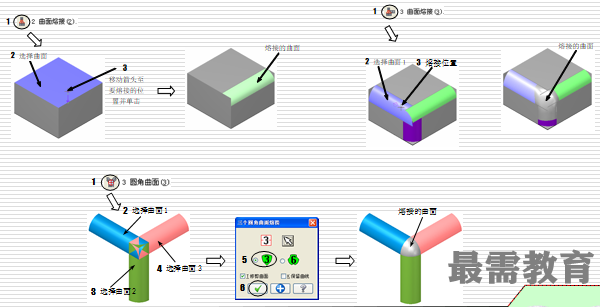

7.4.8  曲面熔接

曲面熔接,就是將兩個或多個曲面以一個或多個平滑的曲面進行相切連接。

“兩曲面熔接”功能 , “三曲面熔接”功能 ,“三圓角曲面”功能
