Mastercam 9.3 數控加工刀具

9.3.1  數控加工刀具的種類

?從結構上可分為：整體式、鑲嵌式、減振式、內冷式、特殊型式。

?從材料上可分為：高速鋼刀具、硬質合金刀具、陶瓷刀具、立方氮化硼刀具、金剛石刀具。

?從切削工藝上可分為：車削刀具（分外圓、內孔、外螺紋、內螺紋，切槽、切端面、切端面環槽、切斷等）、鉆削刀具（分小孔、短孔、深孔、攻螺紋、鉸孔等）、鏜削刀具（分粗鏜、精鏜等）、銑削刀具（分面銑、立銑、三面刃銑等）。

?特殊型刀具：特殊型刀具有帶柄自緊夾頭、強力彈簧夾頭刀柄、可逆式（自動反向）攻螺紋夾頭刀柄、增速夾頭刀柄、復合刀具和接桿類等。

9.3.2  數控加工刀具的特點

為了達到高效、多能、快換、經濟的目的，應具有以下特點。

?刀片及刀柄高度的通用化、規格化、系列化。

?刀片或刀具的耐用度及經濟壽命指標的合理性。

?刀具或刀片幾何參數和切削參數的規范化、典型化。

?刀片或刀具材料及切削參數與被加工材料之間應相匹配。

?刀具應具有較高精度，包括刀具的形狀精度、刀片及刀柄對機床主軸的相對位置

9.3.3  選擇刀具

在Mastercam X系統中，選擇【刀具路徑】/【刀具管理器】命令，將彈出如圖所示的【刀具管理】對話框，通過該對話框可以對當前刀具列表進行設置。

9.3.4  創建新的刀具

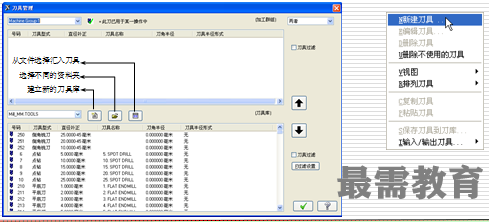

有時在刀具庫中沒有滿足用戶所需要的刀具，那么用戶就可以自行創建新的刀具。在【刀具管理】對話框中的空白處單擊鼠標右鍵，從彈出的快捷菜單中選擇“新建刀具”命令即可開始創建新的刀具，如圖所示。

9.3.5  修改刀具參數

若所選擇刀具的部分參數不符合需求時，即可對其刀具進行修改?！镜毒吖芾怼繉υ捒蛑校x擇上方的刀具并右擊，從彈出的快捷菜單中選擇“編輯刀具”命令，如圖所示，同樣系統將彈出【刀具定義】對話框，然后根據需求進行修改即可。
