Mastercam 9.5 刀具路徑管理器的應用

在Mastercam X的刀具路徑管理器中，將同一加工任務的各項操作集中在一起，其操作界面簡練，清晰地列出了與當前任務相關的各個方面，如圖所示。

9.5.1  機器群組屬性設置

在操作管理器中，將“屬性”項展形，即可看到“文件”、“工具設置”、“材料設置”和“安全區(qū)域”設置項，它們分別用于設置加工群組的不同屬性。

9.5.3  刀具路徑功能說明

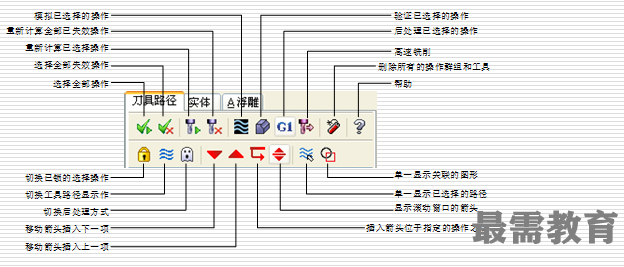

啟動Mastercam X軟件，按Alt+O快捷鍵打開【操作管理器】窗口，在【刀具路徑】管理器中將顯示各功能按鈕及所設置的加工群組，其各功能按鈕的說明如圖所示。

9.5.4  刀具路徑模擬功能

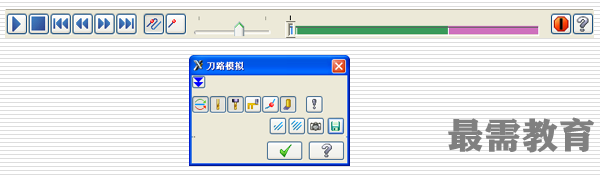

“刀具路徑模擬”功能 ，它是通過刀具尖運動軌跡在工件上形象地顯示刀具的加工情況，從而通過刀具路徑的模擬功能來檢查刀具路徑的正確性。

9.5.5  刀具路徑驗證功能

“刀具路徑驗證”功能 ，就是驗證所編制的刀具路徑是否正確。

在【刀具路徑】管理器中選擇一個或多個刀具路徑，然后單擊“驗證已選擇的操作”按鈕 ，將彈出【實體切削驗證】對話框，如圖所示。

9.5.6  刀具路徑后置處理

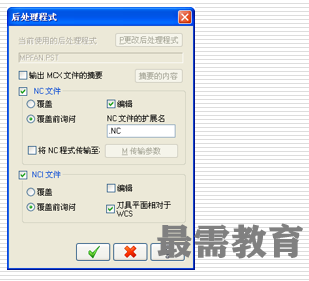

“刀具路徑后置處理”功能 ，用于生成NCI刀具路徑文件和數控機床用的NC代碼。在【刀具路徑】管理器中單擊“刀具路徑后置處理”按鈕 ，將彈出【后處理程式】對話框，如圖所示。
