Mastercam 11.3 曲面精加工

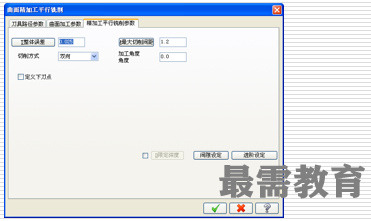

在進行平行銑削精加工時，主要是生成某一特定角度的平行切削精加工刀具路徑，它主要應用于圓弧過渡及比較平緩的曲面模具結構零件。選擇【加工路徑】/【曲面精加工】/【精加工平行銑削】命令，在視圖中選擇要進行精加工的曲面，將彈出【曲面精加工平行銑削】對話框，其“精加工平行銑削參數”選項卡如圖所示。

11.3.2  等高外形精加工

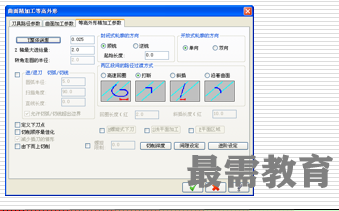

等高外形精加工，就是沿三維模型的外形所生成的精加工刀具路徑，它的應用非常廣泛，對于有特定高度及斜度比較大的模具結構，都可采用等高外形加工方式來加工，如模具結構中的型芯、型腔、鑲件等。選擇【加工路徑】/【曲面精加工】/【精加工等高外形】命令，在視圖中選擇要進行精加工的曲面，將彈出【曲面精加工等高外形】對話框，其“等高外形精加工參數”選項卡如圖所示。

11.3.3  環繞等距精加工

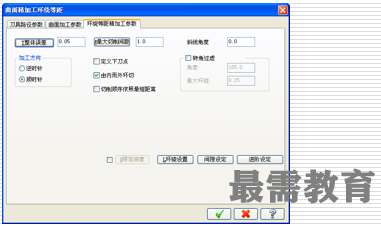

環繞等距精加工就是生成等距環繞三維模型曲面的精加工刀具路徑，它主要應用于加工比較平緩且規則的零件。選擇【加工路徑】/【曲面精加工】/【精加工環繞等距加工】命令，在視圖中選擇要進行精加工的曲面，將彈出【曲面精加工環繞等距】對話框，其“環繞等距精加工參數”選項卡如圖所示。

11.3.4  放射狀精加工

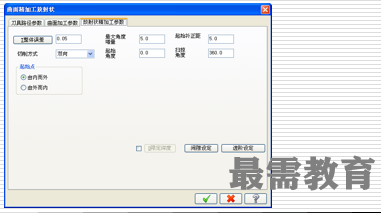

放射狀精加工就是指刀具圍繞一個旋轉中心點，對工件進行某一范圍內的放射性加工，它特別適合于圓形、邊界等或?qū)ΨQ性模具結構的加工選擇【加工路徑】/【曲面精加工】/【精加工放射狀】命令，在視圖中選擇要進行精加工的曲面，將彈出【曲面精加工放射狀】對話框，設置其相關的參數，然后再選擇旋轉的中心點。其“放射狀精加工參數”選項卡如圖所示。

11.3.5  陡斜面精加工

在曲面精加工中，還需要一些輔助刀具路徑去輔助完成整個模具或產品的設計，如陡斜面精加工、淺平面精加工、曲面流線精加工、交線清角精加工、殘料清角精加工等。它們的操作步驟、曲面參數設置、加工參數設置等基本類似，所以在此就不一一舉例，只是將主要的輔助精加工的含義及路徑進行說明。

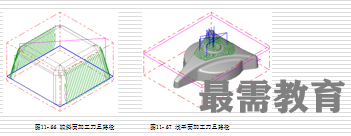

陡斜面精加工，是清除三維模型曲面斜坡上的殘留材料，斜坡面由兩斜坡角度來決定。其加工的刀具路徑示意圖如圖所示。

11.3.6  淺平面精加工

淺平面精加工，是對加工后淺面積部分殘留材料進行精加工，淺面積由兩斜坡角度來決定。其加工的刀具路徑示意圖如圖所示。

11.3.7  流線精加工

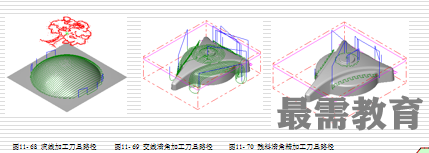

流線精加工，就是沿著某一特定的切削方向進行加工，它的切削方向包括沿著截斷方向加工和切削方向加工。其加工的刀具路徑示意圖如圖11- 68所示。

11.3.8  交線清角精加工

交線清角精加工，就是用于清除曲面間交角部分的殘留材料，它屬于局部精加工。其加工的刀具路徑示意圖如圖11- 69所示。

11.3.9  殘料清角精加工

殘料清角精加工，就是用于清除以前因較大直徑刀具加工所殘留材料的加工刀具路徑，所選的刀具要較之以前所選刀具直徑小。其加工的刀具路徑示意圖如圖11- 70所示。
