Mastercam 11.4 多軸加工

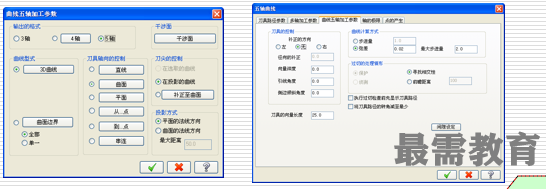

在如圖所示的【曲線五軸加工參數】對話框中，主要用于設置輸出格式、曲線型式、刀具軸向的控制等。

11.4.2  曲線5軸加工

曲線5軸加工，用于加工三維曲線或可變曲面的邊界，其刀具的定位在一個輪廓上。選擇【加工路徑】/【多軸加工】/【曲線5軸加工】命令，根據相關的提示和要求，選擇視圖中的曲面和曲線，然后將彈出【五軸曲線】對話框，其“五軸曲線加工參數”選項卡如圖所示。

11.1.1  鉆孔5軸加工

鉆孔5軸加工，用于在曲面上不同的方向進行鉆孔加工，根據刀具軸向控制方式的不同，可以生成3軸、4軸或5軸的鉆孔加工路徑。

11.1.2  沿邊5軸加工

沿邊5軸加工，就是使用刀具的側面，沿著工件曲面的側面壁進行切削，從而根據刀具控制方式的不同，可以生成4軸或5軸的刀具路徑。

11.1.3  曲面5軸加工

曲面5軸加工，就是將所選擇的曲面或?qū)嶓w進行加工，從而根據刀具控制方式的不同，可以生成4軸或5軸的刀具路徑。

11.1.4  流線5軸加工

流線5軸加工，就是通過控制球刀方式來產生的殘脊高度，從而產生平滑且精確的精加工刀具路徑，系統將以相對曲面的法線方向來設定刀具軸向。

11.1.5  旋轉4軸加工

旋轉4軸加工，主要用于加工圓柱體工件，其刀具是保持在一個平面上，并垂直于旋轉軸，用戶可選擇X軸或Y軸作為第四軸。
