Mastercam 12.1 車床加工基礎

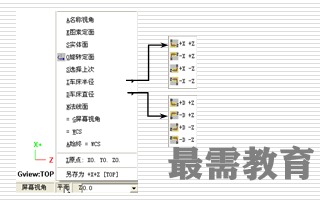

一般的數控車床使用的控制器都提供Z軸和X軸的兩軸控制，其Z軸平行于車床主軸，+Z向?yàn)榈毒叱蛭沧较?，X軸垂直于車床的主軸，+X向?yàn)榈毒唠x開主軸線方向。在車床加工系統中，繪圖之前首先應進行數控車床坐標系的設定。在Mastercam X的“狀態欄”中單擊“構圖面”，從彈出的菜單中有“車床半徑”和“車床直徑”子菜單，即可看到常用的車床坐標系有+XZ、-XZ、+DZ和-DZ，如圖所示。

12.1.2  車床工件設置

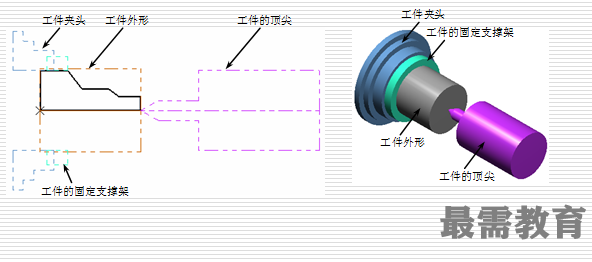

在如圖所示的工件中，分別指出了工件的外形、工件的夾頭、工件的頂尖、工件的固定支撐架等，然后在后面將分別對其各部分的設置方法進行講解。

12.1.3  車床刀具管理

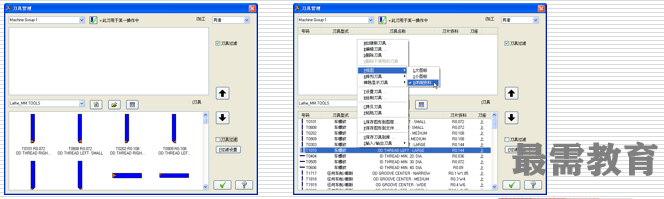

當選擇車削機床類型時，選擇【刀具路徑】/【車床刀具管理】命令，即可彈出【刀具管理】對話框，在其“刀具庫”列表框中列出了各種車刀的外形以及尺寸，如圖所示。

與銑削加工中的【刀具管理】對話框的操作相同，若在其列表中右擊鼠標，即可彈出快捷菜單，從而可以對其刀具進行不同的操作。例如，從彈出的快捷菜單中選擇“視圖”子菜單中的各項命令，即可以另一種方式顯示刀具視圖，如圖所示。
