MasterCAM 1.5 輔助菜單 4、工作圖層

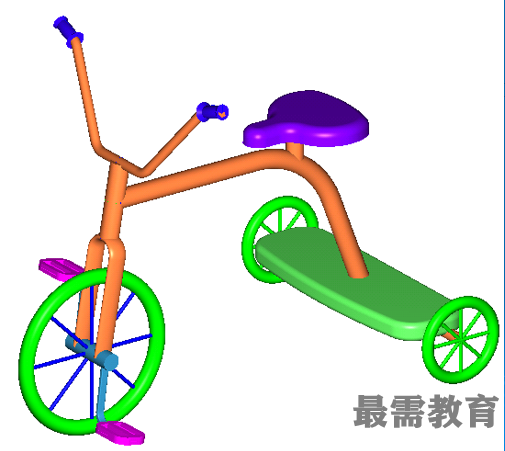

對于一個復雜零件來說，陰影圖的畫面上有許多基準特征、線條，造成畫面較為混亂

通過設定不同的層，把圖形分類在不同的層中，不同層中的因素可以任意地顯示或隱藏

圖層：

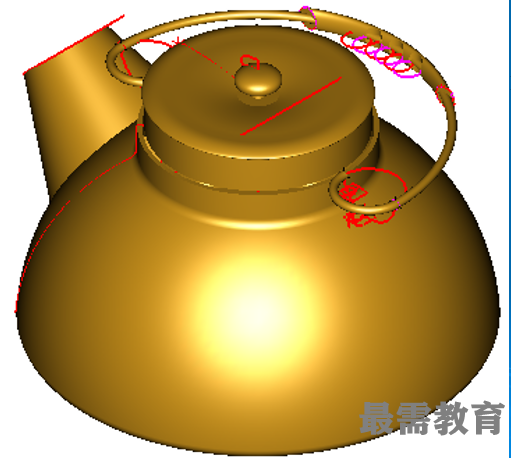

先建立第一層，畫“茶壺體”

再建立第二層，畫“壺嘴”時；讓第一層不可見

再建立第三層，畫“壺蓋”；讓第一層、第二層不可見

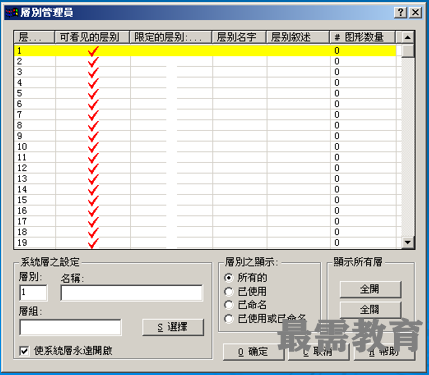

輔助菜單中“層別：1”－－設置

圖層限定

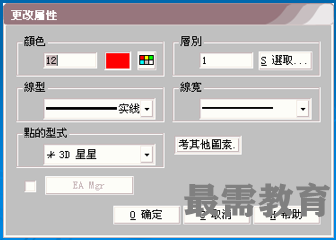

5．屬性設置

顏色、線型、點的樣式、當前層、線寬

輔助菜單中“屬性Attribute”

6．圖形視角

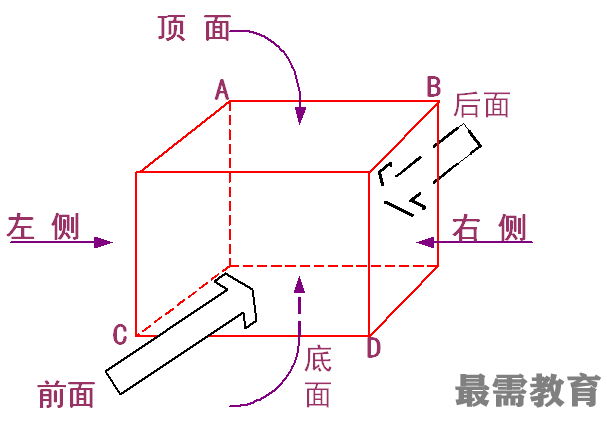

視角，就是我們觀察圖形的角度，視角的設定與構圖面設定類似

為了繪圖方便，選好構圖平面后，要將視角平面也改到同一個方位，至少要改到看得到圖形的方位。

在右側面畫圖，構圖平面就設置為側面（Side）

視角平面也要設置為側面（Side）（或設置為軸測視圖）

輔助菜單中“視角平面Gview” －－
